Thiết kế mạng WiFi cho khách sạn xây mới: đi dây từng phòng, IP TV và 2 phương án lắp WiFi

Thiết kế mạng cho khách sạn mini xây mới: trục kỹ thuật tách máng điện và điện nhẹ, mỗi phòng 2 dây CAT6 về tủ IT tầng trệt, IP TV có dây và 2 phương án WiFi (AP hành lang hoặc AP In-Wall trong phòng). Có bảng thiết bị Ruijie, UniFi, TP-Link Omada.

Xây mới hoặc sửa chữa cải tạo là thời điểm duy nhất chủ khách sạn đi được dây mạng vào từng phòng mà không phải đục lại tường. Bỏ lỡ lúc này, sau khi trát tường và làm nội thất, mọi thay đổi đều tốn kém và làm phiền khách. Hạ tầng mạng làm đúng ngay từ đầu phục vụ cùng lúc 3 việc: WiFi mạnh tới đầu giường, IP TV trong phòng và hệ thống quản lý của lễ tân.

Bài viết đưa ra thiết kế mạng cho khách sạn mini xây mới, dùng cùng công trình mẫu với bài nâng cấp khách sạn đang hoạt động:

• Lô đất 10 x 22 m, 5 tầng. Tầng trệt có sân để xe, sảnh lễ tân, văn phòng quản lý và 9 phòng. Tầng 2–5 mỗi tầng 10 phòng, tổng 49 phòng.
• Phòng xếp hai bên hành lang thẳng ở giữa, giường sát vách hành lang, nhà tắm ở vách ngoài.
• Mỗi phòng có một Smart TV dùng IP TV (truyền hình qua mạng internet).

Bài có sơ đồ đi dây dùng chung và 2 phương án lắp WiFi: lắp ở hành lang, hoặc lắp AP gắn tường (In-Wall) trong từng phòng. Mỗi phương án có thiết bị tham khảo của Ruijie, UniFi và TP-Link Omada.

Hạ tầng mạng khách sạn mới cần đáp ứng những gì

• WiFi mạnh tới đầu giường: khách đánh giá WiFi tại chỗ nằm, không phải ở cửa phòng. Thiết kế phải tính tới tường gạch giữa các phòng, cửa phòng và nhà tắm.
• IP TV ổn định bằng dây: TV xem truyền hình qua mạng cần đường truyền liên tục. Cắm dây ổn định hơn nhiều so với để TV bắt WiFi.
• Tách riêng các hệ thống: mạng khách, mạng IP TV, mạng lễ tân và camera không được ảnh hưởng lẫn nhau.
• Quản lý tập trung: toàn bộ thiết bị mạng nằm trong một tủ IT, quản lý trên một ứng dụng, xem được từ xa, thay thiết bị hỏng không cần cấu hình lại từ đầu.
• Dễ nâng cấp: hạ tầng dây dùng 15–20 năm, thiết bị WiFi thì vài năm lại có chuẩn mới. Dây phải đi sẵn cho các phương án sau này.

Phân tích nhu cầu của khách sạn mẫu

Khu vực	Thiết bị WiFi	Thiết bị cắm dây	Ghi chú
Mỗi phòng (49 phòng)	4–6 thiết bị (2 khách)	1 Smart TV dùng IP TV	Cao điểm 20h–23h
Toàn bộ khu phòng	Khoảng 200–290 thiết bị	49 TV	Trệt 9 phòng, tầng 2–5 mỗi tầng 10 phòng
Sảnh, căng tin	20–30 thiết bị	1 TV sảnh	Tầng trệt, tầng 2
Lễ tân, văn phòng	10–20 thiết bị nhân viên	Máy tính, máy in	Mạng nội bộ riêng
Tổng	Khoảng 320 thiết bị	52 thiết bị	Dùng để chọn router và switch

Giả định: mỗi phòng 2 khách, mỗi khách 2–3 thiết bị. Tầng cao 3,6 m. Mỗi phòng khoảng 3 x 4,3 m.

5 tiêu chí thiết kế mạng cho khách sạn xây mới

1. Đi dây một lần, dùng được cho cả hai phương án WiFi

Chủ đầu tư thường chưa chốt thiết bị khi đang xây thô. Vì vậy dây nên đi đủ cho cả phương án hành lang lẫn phương án trong phòng. Mỗi phòng 2 dây tới vị trí kệ TV, mỗi tầng chừa sẵn 2 dây cho AP hành lang. Sau này đổi phương án chỉ cần đổi thiết bị, không phải đục tường.

2. IP TV cần mạng riêng

VLAN là kỹ thuật chia một hệ thống mạng thành nhiều mạng riêng. IP TV nên chạy trên một VLAN riêng, tách khỏi WiFi của khách. Nếu hệ thống IP TV phát kênh dạng multicast (một luồng cho nhiều TV), switch cần hỗ trợ IGMP snooping để luồng video chỉ đi tới TV đang xem, không tràn ra cả mạng. Hỏi rõ nhà cung cấp IP TV hệ thống của họ dùng cách nào trước khi chọn switch.

3. Chọn AP hành lang hay AP trong phòng

AP (access point) là bộ phát WiFi chuyên dụng. Với mặt bằng giường sát hành lang, AP hành lang cho sóng đủ mạnh tới chỗ nằm, ít thiết bị, chi phí thấp, nhưng 4–5 phòng dùng chung một AP. AP In-Wall là loại AP gắn tường trong phòng, vừa phát WiFi vừa có thêm cổng mạng để cắm TV. Mỗi phòng có một AP riêng nên sóng mạnh cả trong nhà tắm và tốc độ không bị phòng bên cạnh chia sẻ. Phần so sánh chi tiết nằm ở cuối bài.

4. Tính đủ công suất PoE cho switch

PoE là công nghệ cấp nguồn điện qua dây mạng, AP không cần ổ điện riêng. Phương án In-Wall có 49 AP cùng lấy nguồn từ switch, nên tổng công suất PoE của switch phải lớn hơn tổng công suất tối đa của các AP, cộng thêm 20–30% dự phòng. Thiếu công suất, AP sẽ khởi động lại liên tục vào giờ cao điểm.

5. Quản lý tập trung và mở rộng về sau

Router quản lý (gateway) phải chịu được tổng số thiết bị và quản lý được toàn bộ AP. Phương án In-Wall có khoảng 50 AP, vượt khả năng của nhiều router dòng nhỏ. Chọn thiết bị cùng hãng cho router, switch và AP để cấu hình đồng bộ, chuyển vùng liền mạch khi khách đi từ sảnh lên phòng.

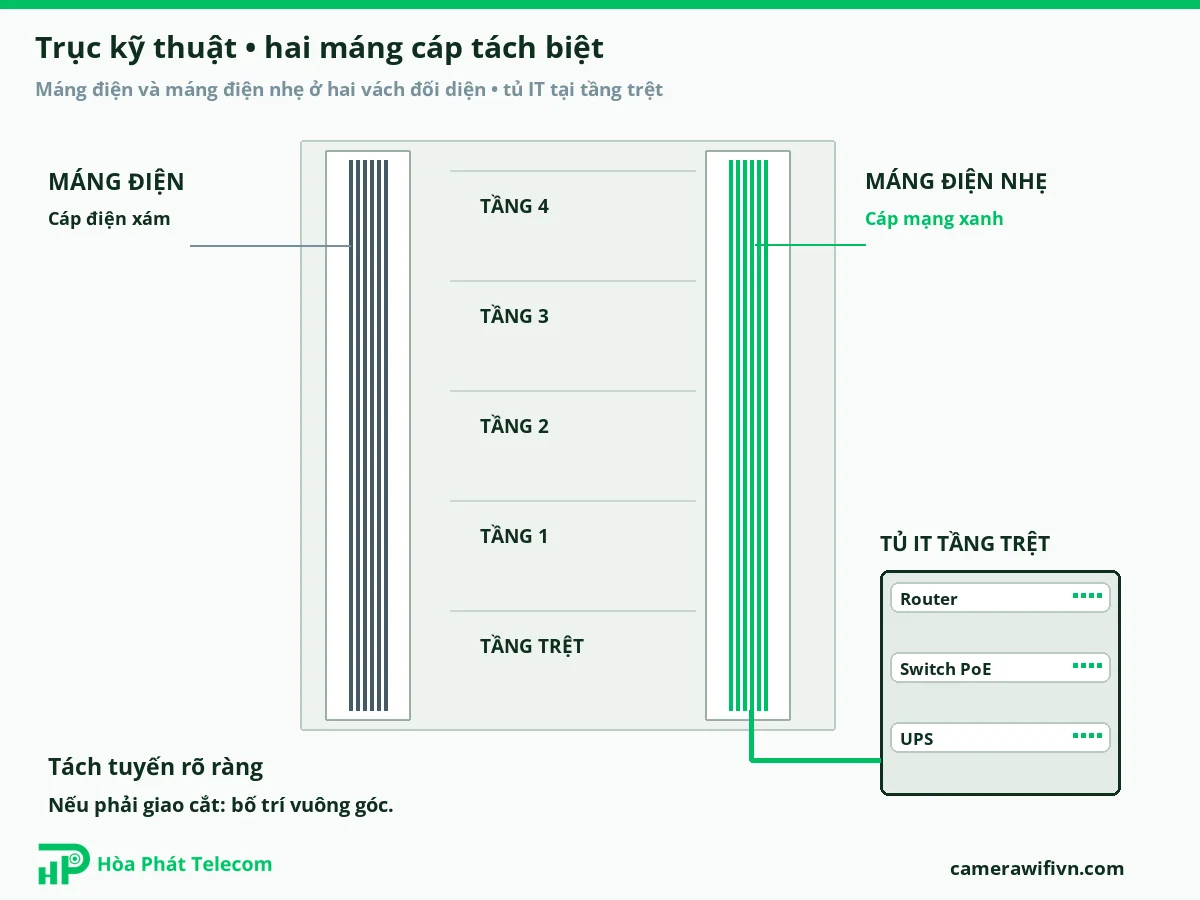

Trục kỹ thuật, máng cáp và tủ IT

Khách sạn xây mới nên chừa ngay từ bản vẽ một trục kỹ thuật thông tầng, đặt cạnh thang bộ và thang máy, chạy suốt từ tầng trệt lên mái. Trong trục bố trí 2 máng cáp riêng:

• Máng điện: dây điện cấp nguồn cho các tầng.
• Máng điện nhẹ: cáp mạng, cáp camera, cáp truyền hình.
• Hai máng đặt ở hai vách đối diện của trục, cách nhau khoảng 30 cm trở lên. Chỗ bắt buộc giao nhau thì cắt vuông góc. Dây mạng đi chung máng với dây điện dễ bị nhiễu và khó sửa chữa về sau.

Ở mỗi tầng, cáp mạng rẽ từ máng điện nhẹ trong trục ra máng điện nhẹ trên trần hành lang, chạy dọc hành lang tới vị trí AP hoặc rẽ vào từng phòng qua vách phía trên cửa. Đường điện nhẹ trên trần hành lang cũng tách riêng khỏi đường dây điện.

Toàn bộ cáp mạng tập trung về tủ IT đặt trong văn phòng quản lý ở tầng trệt, gần chân trục kỹ thuật. Router chính, các switch, thanh đấu nối (patch panel), modem nhà mạng và bộ lưu điện đều nằm ở đây. Đoạn dây xa nhất, từ tủ IT tới phòng cuối hành lang tầng 5, khoảng 45 m, trong giới hạn 90 m của cáp mạng. Vì vậy không cần đặt switch ở từng tầng: ít điểm hỏng hơn, chỉ cần một bộ lưu điện và kỹ thuật viên xử lý mọi sự cố tại một chỗ.

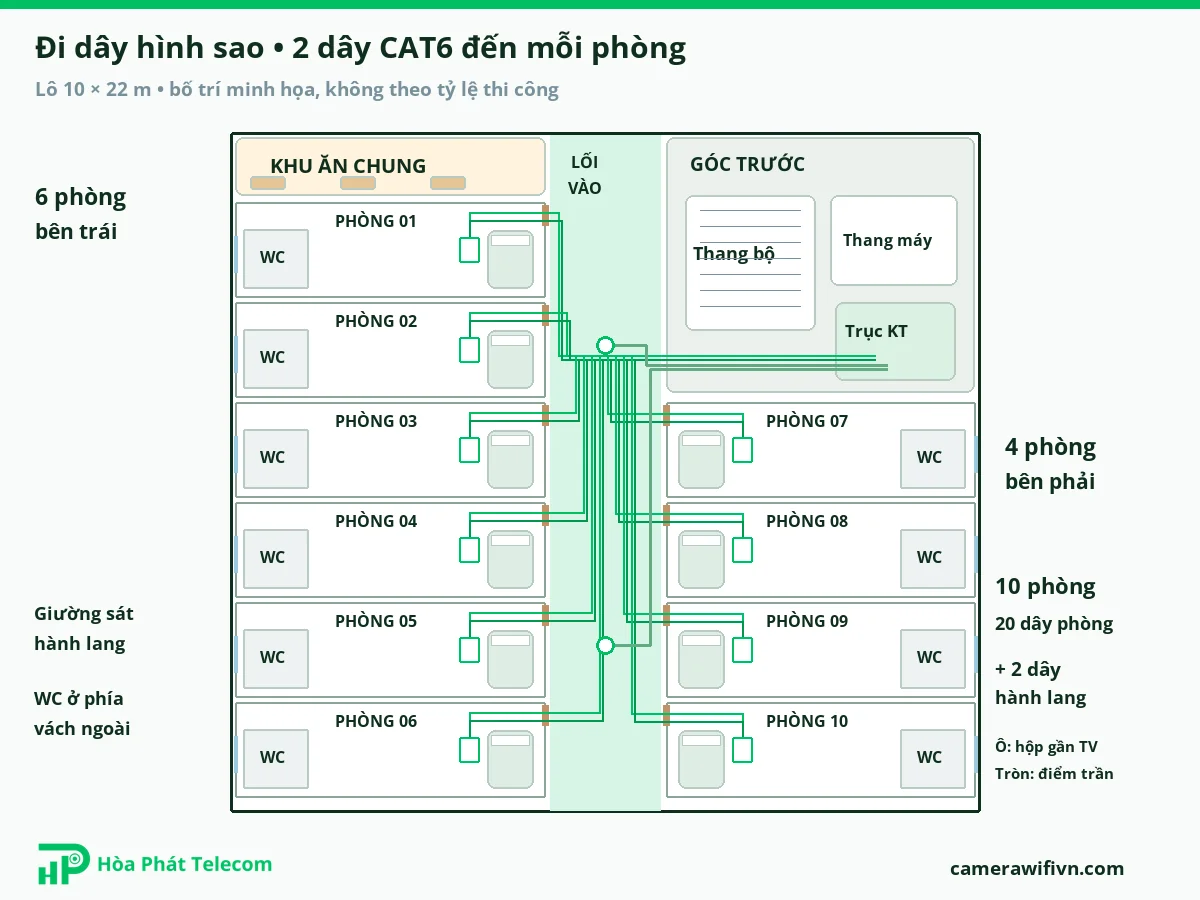

Sơ đồ đi dây dùng chung cho cả hai phương án

Vị trí	Mục đích	Số dây
49 phòng, vị trí kệ TV (2 dây mỗi phòng)	Dây 1: AP In-Wall (phương án 2) hoặc cắm thẳng TV (phương án 1). Dây 2: dự phòng	98
Hành lang tầng trệt đến tầng 5 (2 vị trí mỗi tầng)	AP hành lang (phương án 1 dùng, phương án 2 để dự phòng)	10
Sảnh lễ tân	1 AP ốp trần	1
Lễ tân, văn phòng	Máy tính, máy in	2
TV sảnh	IP TV	1
Dự phòng sảnh, căng tin		2
Tổng		114 dây

Hệ thống camera đi dây riêng trong cùng máng điện nhẹ, khoảng 1 dây cho mỗi camera, về switch PoE camera riêng trong tủ IT.

Lưu ý khi thi công

• Đi dây hình sao: mỗi điểm một dây riêng chạy thẳng về tủ IT ở tầng trệt. Tủ có 3 thanh đấu nối (patch panel): 2 loại 48 cổng và 1 loại 24 cổng, tổng 120 cổng.
• Dùng cáp CAT6 lõi đồng. Trong phòng, dây đi ống âm tường từ vách trên cửa xuống hộp âm tại vị trí kệ TV.
• Chọn hộp âm tường theo model In-Wall định dùng: RG-RAP62-Wall và EAP615-Wall lắp vừa hộp âm 86 mm, còn UniFi U7 In Wall gắn bằng đế kim loại đi kèm. Chốt model trước khi trát tường.
• Vị trí hộp mạng trong phòng: cạnh kệ TV hoặc bàn làm việc, không để TV, tủ gỗ hay gương che phía trước.
• Đánh số từng dây theo số phòng ở cả hai đầu. Chụp ảnh đường ống trước khi trát và đóng trần.
• Tủ IT có bộ lưu điện (UPS), 2 đường internet của 2 nhà mạng để dự phòng.

Phương án 1: AP hành lang, dây IP TV vào phòng

Mỗi tầng 2 AP gắn giữa trần hành lang, mỗi AP phục vụ 4–5 phòng hai bên. Tầng trệt thêm 1 AP ở sảnh lễ tân. Dây thứ nhất trong mỗi phòng cắm thẳng vào TV. Cách bố trí AP, chia kênh giữa các tầng giống hệt bài nâng cấp WiFi khách sạn đang hoạt động bằng WiFi hành lang. Khác biệt là khách sạn mới có thêm dây IP TV vào từng phòng.

Tổng cộng 11 AP (10 hành lang, 1 ở sảnh) và 63 cổng switch (11 AP, 49 TV, 3 cổng cho lễ tân và TV sảnh). Giá lấy theo camerawifivn.com ngày 17/10/2026.

Bộ Ruijie

Vai trò	Model	SL	Đơn giá
Router quản lý (400 người dùng, tối đa 5 WAN)	Ruijie RG-EG406XS	1	4.990.000đ
Switch PoE 24 cổng, 370W (AP, TV, lễ tân)	Ruijie RG-ES228GS-P	3	6.690.000đ
AP WiFi 6 AX1800 ốp trần	Ruijie RG-RAP62	11	2.340.000đ
Tổng tham khảo			50.800.000đ

3 switch cho 72 cổng, dùng 63 cổng. TV cắm vào cổng PoE vẫn an toàn vì switch chỉ cấp nguồn cho thiết bị có hỗ trợ PoE. Dùng switch PoE cho cả TV có lợi: sau này chuyển sang phương án In-Wall không phải mua switch mới.

Bộ UniFi

Vai trò	Model	SL	Đơn giá
Router quản lý, gắn tủ rack	UniFi Dream Machine Pro	1	16.357.000đ
Switch 48 cổng PoE, 720W	UniFi Switch Pro Max 48 PoE	1	50.688.000đ
Switch 24 cổng (16 cổng PoE+)	UniFi Switch 24 PoE	1	16.480.000đ
AP WiFi 7 ốp trần	UniFi U7 Lite	11	4.070.000đ
Tổng tham khảo			128.295.000đ

2 switch cho 72 cổng, dùng 63 cổng. Switch 48 cổng PoE chọn sẵn cho phương án In-Wall về sau.

Bộ TP-Link Omada

Vai trò	Model	SL	Đơn giá
Router quản lý (tối đa 4 WAN)	TP-Link ER7206	1	Liên hệ
Bộ điều khiển Omada	TP-Link OC200 hoặc OC300	1	Liên hệ
Switch PoE+ 24 cổng, 384W	TP-Link SG3428MP	3	Liên hệ
AP WiFi 6 AX3000 ốp trần	TP-Link EAP650	11	Liên hệ

Phương án 1 phù hợp với: khách sạn bình dân, nhà nghỉ, căn hộ dịch vụ cần chi phí đầu tư thấp, khách chủ yếu lướt web và xem video.

Phương án 2: AP In-Wall trong từng phòng, cổng còn lại cắm IP TV

Mỗi phòng lắp một AP In-Wall tại vị trí kệ TV. AP nhận cả nguồn và tín hiệu qua dây thứ nhất. Mặt dưới AP có thêm cổng mạng. Cắm TV vào cổng này là TV có mạng dây, không cần thêm dây hay switch nhỏ trong phòng.

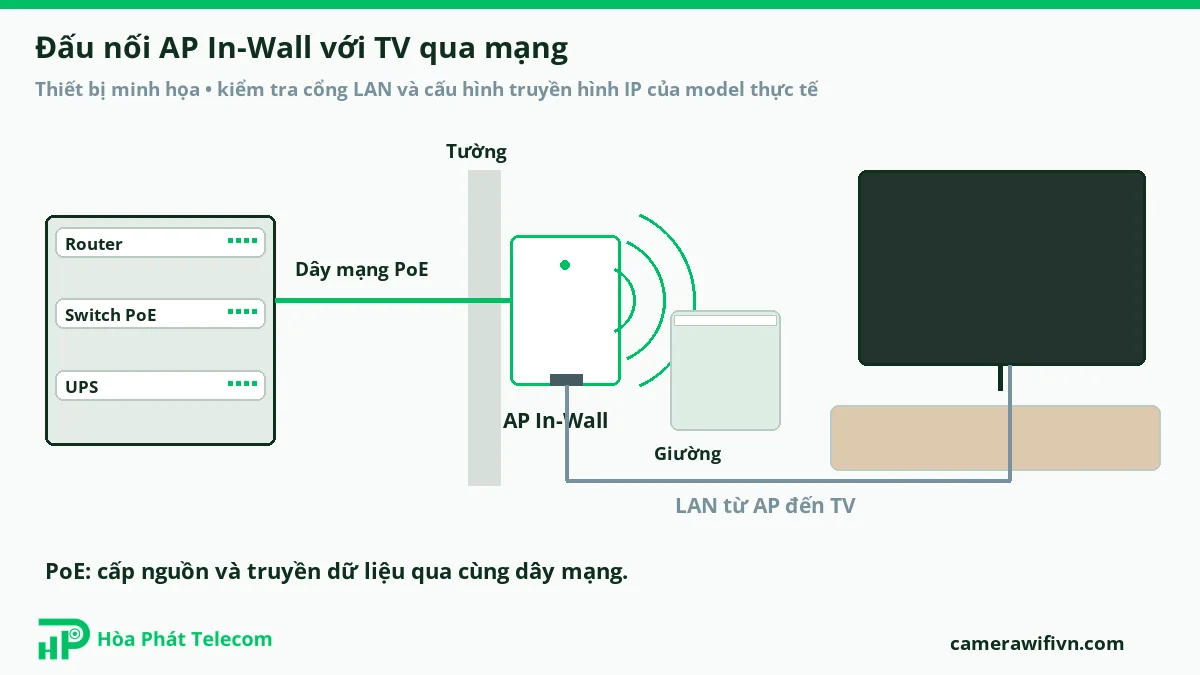

Cách đấu nối trong mỗi phòng:

• Dây 1 từ tủ IT vào cổng nguồn và tín hiệu của AP In-Wall (cổng PoE vào).
• Cổng LAN còn lại của AP nối với Smart TV bằng dây nhảy ngắn.
• Cổng LAN của TV được gán VLAN IP TV trên phần mềm quản lý, tách hẳn với WiFi của khách.
• Dây 2 để dự phòng: hỏng AP vẫn cắm TV trực tiếp được, hoặc dùng cho điện thoại bàn sau này.

AP ốp trần ở sảnh giữ nguyên. Hành lang không cần AP vì hai bên đều có phòng lắp In-Wall, sóng đủ cho nhân viên đi lại. Dây hành lang vẫn chừa sẵn để lắp thêm nếu cần.

So sánh 3 dòng AP In-Wall

Tiêu chí	Ruijie RG-RAP62-Wall	UniFi U7 In Wall	TP-Link EAP615-Wall
Chuẩn WiFi	WiFi 6 AX3000	WiFi 7	WiFi 6 AX1800
Tốc độ tối đa	2401 Mbps (5 GHz) + 573 Mbps (2.4 GHz)	4.3 Gbps (5 GHz) + 688 Mbps (2.4 GHz)	1201 Mbps (5 GHz) + 574 Mbps (2.4 GHz)
Cổng mạng cho thiết bị trong phòng	4 cổng 1GE	2 cổng 2.5GbE	3 cổng Gigabit
Cổng cấp nguồn PoE ra	1 cổng (cần nguồn PoE+)	1 cổng (cần nguồn PoE+)	1 cổng (cần nguồn PoE+)
Công suất tối đa (chưa tính PoE ra)	12W	13W	10W (bản EU), 11,5W (bản US)
Lắp đặt	Hộp âm 86 mm, EU, US	Gắn tường bằng đế kim loại	Hộp âm 86 mm, EU, US

Thông số theo công bố của từng hãng. Cổng PoE ra dùng cho thiết bị cần nguồn như điện thoại IP. Smart TV có nguồn riêng nên cắm vào cổng LAN thường.

Bộ Ruijie

Vai trò	Model	SL	Đơn giá
Router quản lý	Ruijie RG-EG406XS	1	4.990.000đ
Switch PoE 24 cổng, 370W (dùng chung với phương án 1)	Ruijie RG-ES228GS-P	3	6.690.000đ
AP In-Wall WiFi 6 AX3000, 4 cổng LAN	Ruijie RG-RAP62-Wall	49	Liên hệ
AP sảnh	Ruijie RG-RAP62	1	2.340.000đ

Công suất PoE: 49 x 12W + 1 x 12,95W = 601W, cộng dự phòng 25% là 751W, thấp hơn 1.110W của 3 switch. Chia đều khoảng 17 AP In-Wall cho mỗi switch, mỗi switch dùng khoảng 255W kể cả dự phòng.

Phù hợp với: khách sạn muốn WiFi trong từng phòng với chi phí hợp lý, quản lý miễn phí trên Ruijie Cloud. 4 cổng LAN trên mỗi AP đủ cho TV, máy tính và điện thoại bàn.

Bộ UniFi

Vai trò	Model	SL	Đơn giá
Router quản lý, gắn tủ rack	UniFi Dream Machine Pro	1	16.357.000đ
Switch PoE 720W cho 44 AP In-Wall, lễ tân, TV sảnh	UniFi Switch Pro Max 48 PoE	1	50.688.000đ
Switch 8 cổng, 7 cổng PoE+ 202W cho 5 AP In-Wall còn lại và AP sảnh	UniFi Switch Ultra 210W	1	8.877.000đ
AP In-Wall WiFi 7, 2 cổng 2.5GbE ra	UniFi U7 In Wall	49	5.150.000đ
AP sảnh	UniFi U7 Lite	1	4.070.000đ
Tổng tham khảo			332.342.000đ

Công suất PoE: switch 48 cổng gánh 44 x 13W = 572W, cộng dự phòng 25% là 715W, vừa dưới 720W. Switch Ultra 210W gánh 6 AP x 13W = 78W, cộng dự phòng là 98W, thấp hơn 202W. Không dùng UniFi Switch 24 PoE của phương án 1 cho phần còn lại vì ngân sách PoE 95W không đủ. Nâng từ phương án 1 lên phương án 2 thì giữ switch 48 cổng, đổi switch 24 cổng thành Switch Ultra 210W. Router chọn Dream Machine Pro vì hệ thống có 50 AP và 2 switch.

Phù hợp với: khách sạn 3 sao trở lên, boutique hotel muốn WiFi 7, cổng 2.5GbE và các tính năng như mật khẩu riêng theo phòng (PPSK), trang chào khách.

Bộ TP-Link Omada

Vai trò	Model	SL	Đơn giá
Router quản lý	TP-Link ER7206	1	Liên hệ
Bộ điều khiển Omada	TP-Link OC200 hoặc OC300	1	Liên hệ
Switch PoE+ 24 cổng, 384W (dùng chung với phương án 1)	TP-Link SG3428MP	3	Liên hệ
AP In-Wall WiFi 6 AX1800, 3 cổng ra	TP-Link EAP615-Wall	49	Liên hệ
AP sảnh	TP-Link EAP650	1	Liên hệ

Công suất PoE: 49 x 11,5W + 1 x 13,5W = 577W, cộng dự phòng 25% là 721W, thấp hơn 1.152W của 3 switch. Chuyển vùng liền mạch và trang đăng nhập của Omada cần có bộ điều khiển.

Phù hợp với: khách sạn đã quen hệ sinh thái TP-Link, cần In-Wall nhiều cổng với chi phí vừa phải.

So sánh 2 phương án

Tiêu chí	Phương án 1: AP hành lang	Phương án 2: AP In-Wall trong phòng
Số AP	11	50
Sóng tại đầu giường	Tốt vì giường sát hành lang, yếu hơn trong nhà tắm	Mạnh, đều ở cả giường và nhà tắm
Tốc độ giờ cao điểm	4–5 phòng chia một AP	Mỗi phòng một AP riêng
Nhiễu giữa các phòng	Ít AP, dễ chia kênh	Nhiều AP, cần giảm công suất phát cho phù hợp phòng
Cắm TV	Dây cắm thẳng vào TV	TV cắm vào cổng LAN của AP
Chi phí thiết bị bộ Ruijie	50.800.000đ	Liên hệ (RG-RAP62-Wall)
Chi phí thiết bị bộ UniFi	128.295.000đ	332.342.000đ
Hạ tầng dây	Giống nhau, 114 dây về một tủ IT. Có thể lắp phương án 1 trước, nâng lên phương án 2 sau
Nên chọn khi	Ngân sách hạn chế, khách sạn bình dân	Khách sạn hạng cao, đánh giá của khách là ưu tiên

Câu hỏi thường gặp

1. Mỗi phòng khách sạn nên đi mấy dây mạng?
Nên đi 2 dây CAT6 tới vị trí kệ TV. Một dây dùng ngay cho AP In-Wall hoặc TV, một dây dự phòng. Chi phí thêm một dây lúc xây rất nhỏ so với đục tường đi lại sau này.

2. Cắm TV vào AP In-Wall có làm WiFi trong phòng chậm đi không?
Không đáng kể. TV đi qua cổng mạng dây của AP, không dùng sóng WiFi. Đường truyền từ AP về switch có tốc độ Gigabit trở lên, thừa cho một luồng IP TV và WiFi của 2 khách.

3. IP TV cắm vào AP In-Wall cần cấu hình gì?
Cần gán cổng LAN nối TV vào VLAN dành cho IP TV trên phần mềm quản lý của hãng. Nếu IP TV phát kênh dạng multicast, bật IGMP snooping trên switch. Nên thử trên một phòng mẫu trước khi cấu hình hàng loạt.

4. Có cần đặt switch ở từng tầng không?
Với khách sạn 5 tầng trên lô 10 x 22 m thì không cần. Đoạn dây xa nhất từ tủ IT tầng trệt tới phòng cuối tầng 5 khoảng 45 m, dưới giới hạn 90 m của cáp mạng. Gom toàn bộ switch về một tủ IT giúp dễ quản lý, chỉ cần một bộ lưu điện. Tòa nhà cao hơn, đoạn dây vượt 90 m mới cần tủ mạng phụ ở tầng giữa.

5. Dùng AP In-Wall thì hành lang có cần lắp AP không?
Thường không cần. Hành lang có phòng ở cả hai bên, sóng từ các AP In-Wall đủ cho nhân viên đi lại. Vẫn nên chừa sẵn 2 dây hành lang mỗi tầng để lắp thêm nếu khảo sát thấy cần.

6. Có thể lắp WiFi hành lang trước, nâng lên In-Wall sau không?
Có, nếu đi dây theo sơ đồ dùng chung trong bài. Lúc nâng cấp chỉ cần lắp AP In-Wall vào hộp âm có sẵn và cấu hình lại. Bộ Ruijie và TP-Link Omada giữ nguyên switch, bộ UniFi đổi switch 24 cổng sang Switch Ultra 210W.

Lời khuyên từ chuyên gia & Hỗ trợ dự án

Với khách sạn xây mới, phần quan trọng nhất là hạ tầng dây, không phải thiết bị. Chừa trục kỹ thuật với máng điện và máng điện nhẹ riêng, gom toàn bộ cáp mạng về một tủ IT ở tầng trệt. Đi đủ 2 dây mỗi phòng và chừa sẵn dây hành lang để giữ được cả hai phương án. Chốt model AP In-Wall trước khi trát tường để chọn đúng hộp âm. Ngân sách hạn chế thì bắt đầu với phương án 1, khách sạn hướng tới đánh giá cao thì đầu tư phương án 2 ngay từ đầu. Trước khi lắp hàng loạt, thử IP TV trên một phòng mẫu để chốt cách cấu hình VLAN.
