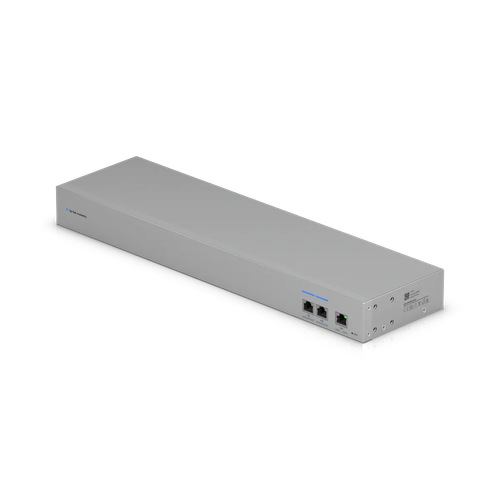

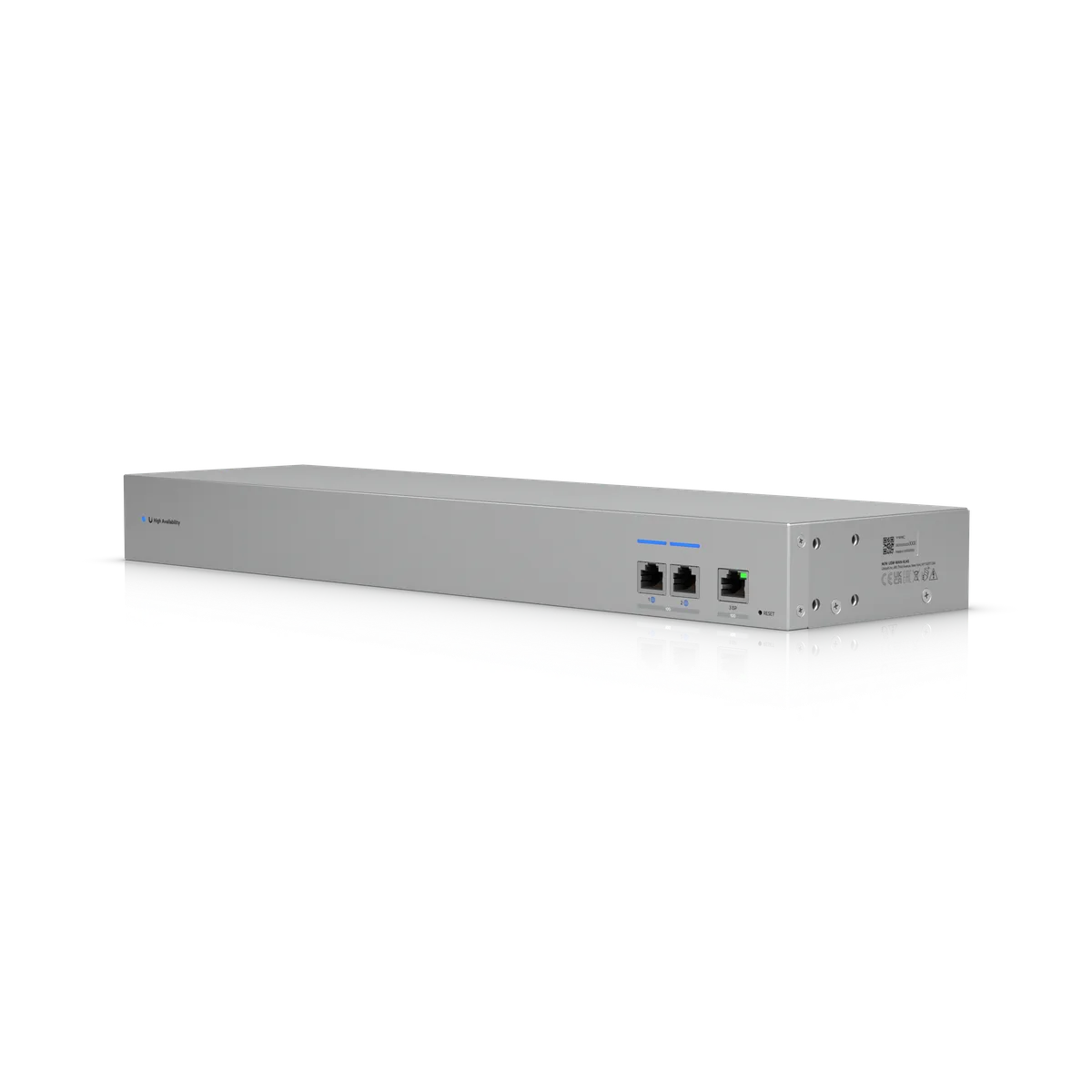

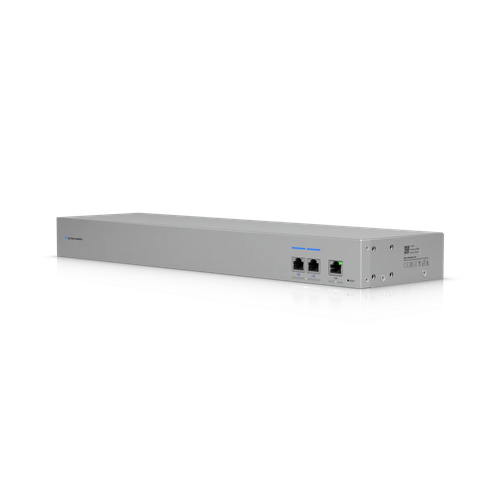

Khi triển khai hai gateway UniFi chạy Shadow Mode để dự phòng, đường internet từ nhà mạng cần được đưa tới cả hai gateway cùng lúc; nếu gateway chính hỏng, gateway dự phòng tiếp quản ngay mà không phải rút cắm dây. UniFi WAN Switch RJ45 (USW-WAN-RJ45) là switch WAN rack 1U của Ubiquiti làm nhiệm vụ này, với 3 cổng 10GbE RJ45 và 1 cổng 1GbE, hai đầu vào nguồn AC dự phòng.
Điểm nổi bật
- Chia đường WAN cho 2 gateway: dùng trong mô hình Shadow Mode (VRRP) của UniFi, đưa đường internet tới gateway chính và gateway dự phòng.

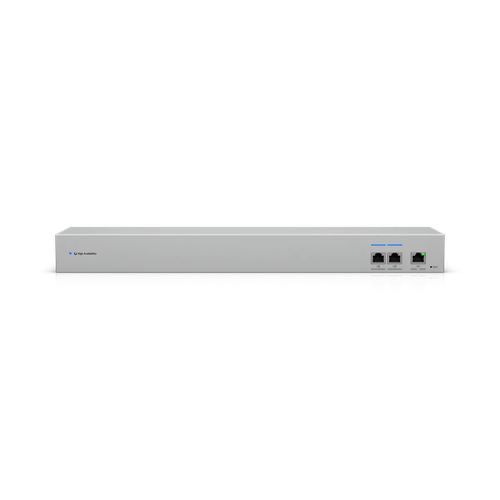

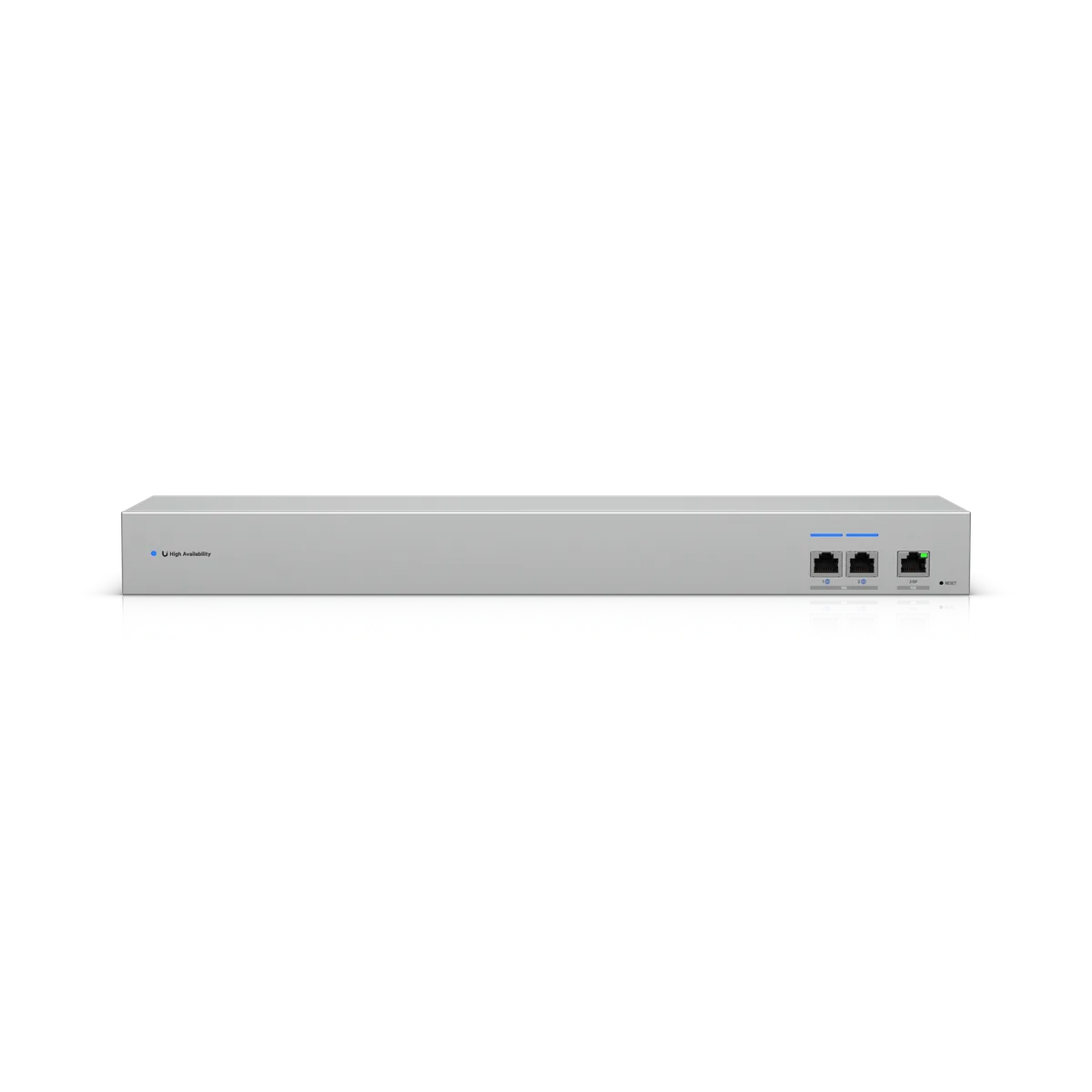

- 3 cổng 10GbE RJ45 và 1 cổng 1GbE, năng lực chuyển mạch 20 Gbps.

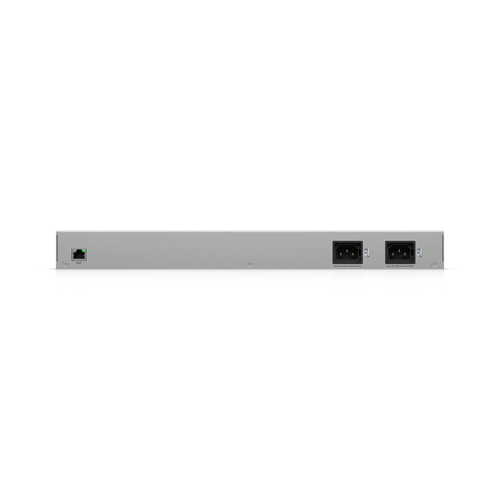

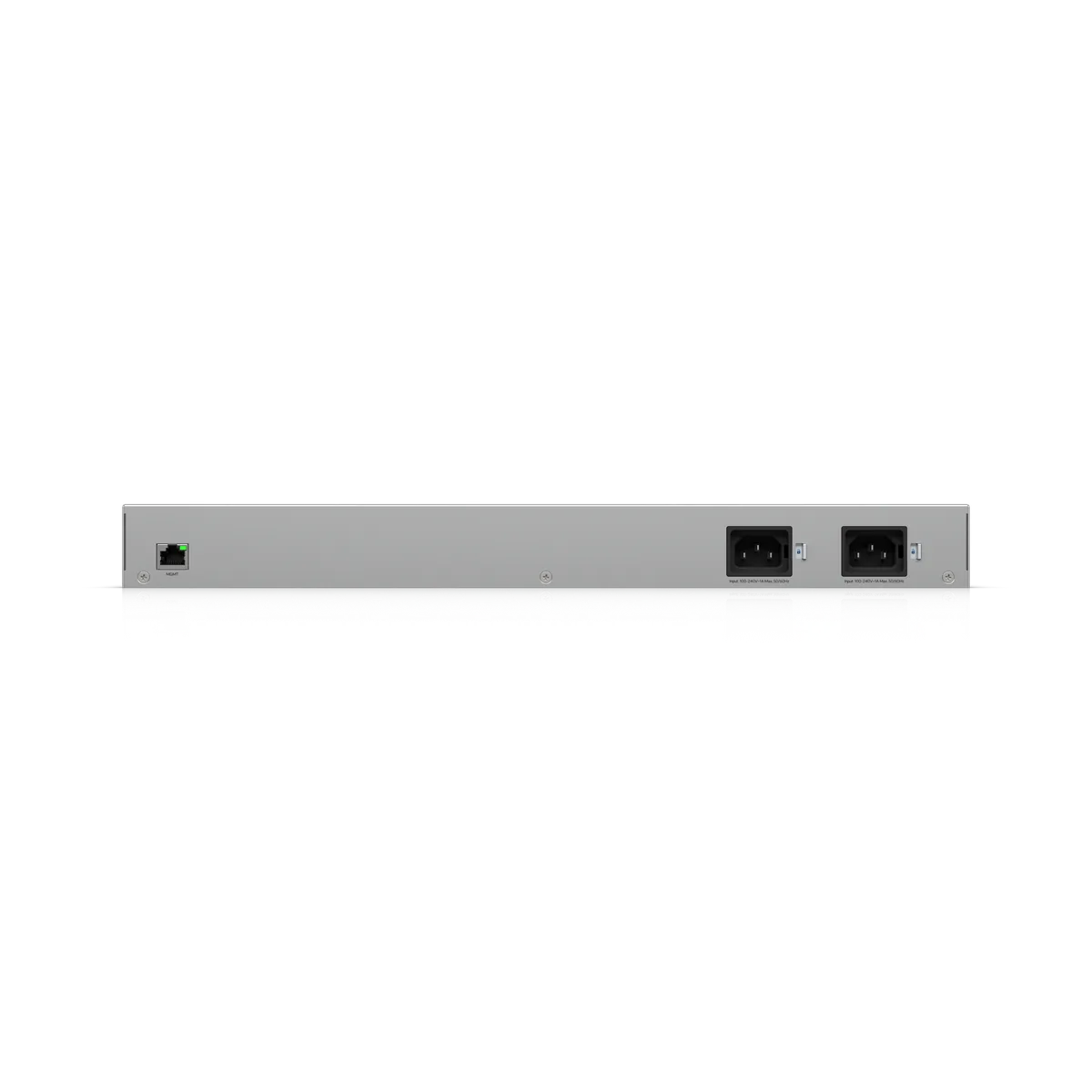

- Nguồn AC kép: hai bộ nguồn 36W tích hợp, cắm hai nguồn điện khác nhau để tránh gián đoạn.
- Rack 1U, vỏ thép SGCC, tiêu thụ tối đa 18W.
- Quản lý trong UniFi Network (từ bản 9.1.120).
Tương thích & lắp đặt

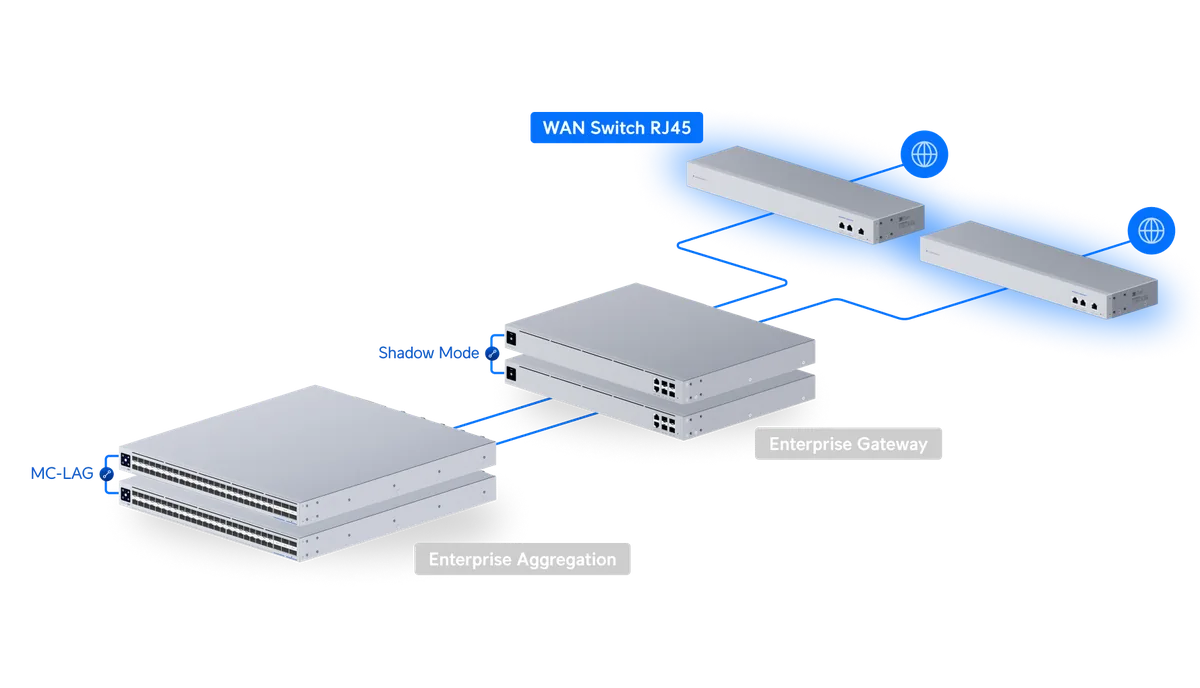

WAN Switch dùng với các gateway UniFi hỗ trợ Shadow Mode như Dream Machine Pro, Dream Machine SE, Dream Machine Pro Max, Gateway Enterprise hay Enterprise Fortress Gateway. Các bước cơ bản:

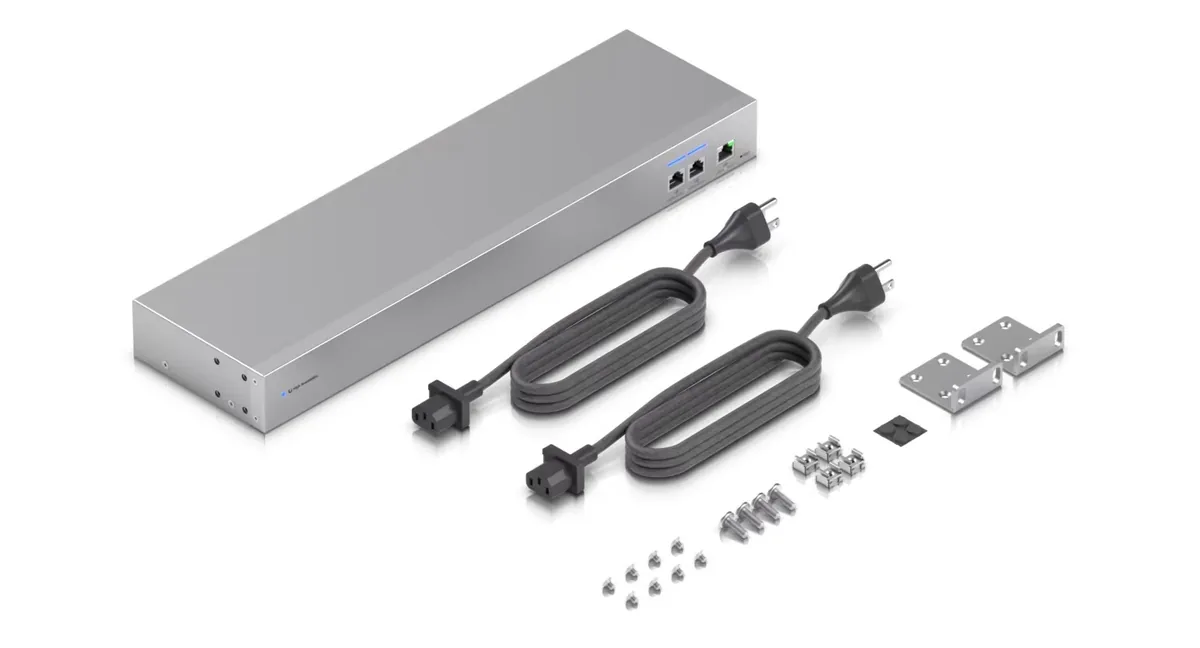

- Lắp WAN Switch vào tủ rack, cắm hai nguồn AC từ hai đường điện khác nhau.
- Nối đường internet từ modem/ONT nhà mạng vào WAN Switch.
- Nối WAN Switch tới cổng WAN của gateway chính và gateway dự phòng.
- Bật Shadow Mode trên UniFi Network và kiểm tra chuyển đổi dự phòng.
Chọn model nào?
| Tiêu chí | WAN Switch | WAN Switch RJ45 |
|---|---|---|
| Cổng 10G | 3 x SFP+ | 3 x 10GbE RJ45 |
| Cổng 1GbE | 1 | 1 |
| Tiêu thụ tối đa | 13W | 18W |
| Phù hợp | Gateway dùng cổng WAN SFP+, module quang/DAC | Gateway và modem dùng cổng RJ45 |
Nếu gateway dùng cổng WAN SFP+ với module quang hoặc cáp DAC, chọn UniFi WAN Switch.
Câu hỏi thường gặp
1. UniFi WAN Switch dùng để làm gì?
WAN Switch đưa đường internet từ nhà mạng tới hai gateway UniFi chạy Shadow Mode, để gateway dự phòng tự tiếp quản khi gateway chính gặp sự cố mà không cần đổi dây.
2. Có cần WAN Switch nếu chỉ dùng một gateway không?
Không. WAN Switch chỉ cần thiết khi triển khai hai gateway dự phòng (Shadow Mode). Hệ thống một gateway kết nối trực tiếp modem vào cổng WAN.
3. UniFi WAN Switch RJ45 có những cổng nào?
Thiết bị có 3 cổng 10GbE RJ45 và 1 cổng 1GbE RJ45, năng lực chuyển mạch 20 Gbps.
4. WAN Switch có nguồn dự phòng không?
Có. Thiết bị có hai bộ nguồn AC 36W tích hợp với hai đầu vào riêng, có thể cắm vào hai nguồn điện khác nhau.
5. UniFi WAN Switch RJ45 được bảo hành bao lâu?
UniFi WAN Switch RJ45 được bảo hành chính hãng 12 tháng theo chính sách của FPT, nhà phân phối Ubiquiti tại Việt Nam.
UniFi WAN Switch RJ45 là mảnh ghép cần thiết để hoàn thiện mô hình gateway dự phòng UniFi. Hòa Phát Telecom tư vấn thiết kế và cấu hình Shadow Mode cho dự án. Xem thêm các mẫu khác trong danh mục Switch UniFi.
Hòa Phát Telecom hỗ trợ dự án:
- Khảo sát hiện trạng miễn phí
- Thiết kế sơ đồ mạng / vị trí lắp đặt
- Thi công tận nơi tại TP. Hồ Chí Minh
- Cấu hình và hỗ trợ từ xa
- Báo giá tốt cho đơn hàng số lượng
Liên hệ ngay 0977.588.820 (gọi hoặc Zalo) để được tư vấn giải pháp phù hợp.
Thông số kỹ thuật UniFi WAN Switch RJ45
| Model | Ubiquiti UniFi WAN Switch RJ45 (USW-WAN-RJ45) |
|---|---|
| Loại thiết bị | Switch WAN cho gateway dự phòng (Shadow Mode) |

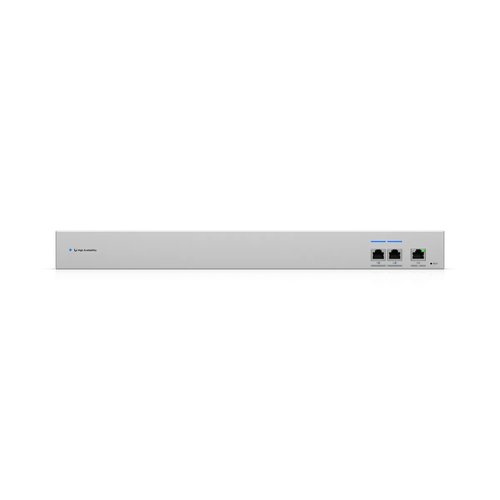

| Cổng mạng | 3 x 10 GbE RJ45 (10G/5G/2.5G/1G/100M); 1 x 1 GbE RJ45 |
| Năng lực chuyển mạch | 20 Gbps |
| Thông lượng non-blocking | 10 Gbps |
| Tốc độ chuyển gói | 15 Mpps |
| Nguồn điện | 2 nguồn AC/DC 36W tích hợp, 100–240V AC |
| Công suất tiêu thụ | Tối đa 18W |
| Kiểu lắp | Rack 1U |

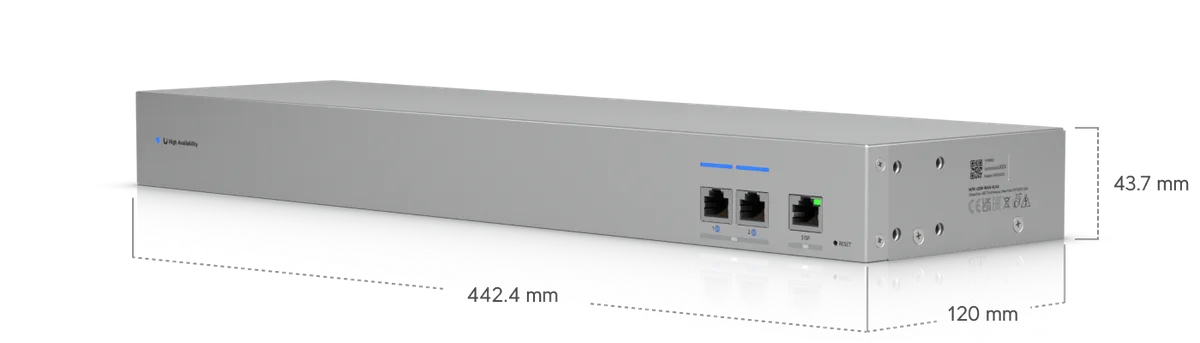

| Kích thước | 442.4 x 120 x 43.7 mm |
| Trọng lượng | 2.3 kg (chưa gồm tai rack) |
| Vật liệu | Thép SGCC |
| Nhiệt độ hoạt động | -5 đến 40°C |
| Độ ẩm hoạt động | 10–90%, không ngưng tụ |
| Quản lý | UniFi Network 9.1.120 trở lên |
| Chứng nhận | CE, FCC, IC, NDAA |
| Bảo hành | 12 tháng chính hãng (FPT) |
So sánh UniFi WAN Switch RJ45 với các switch UniFi khác
WAN Switch dùng cho mô hình gateway dự phòng
Vuốt ngang bảng để xem đủ 4 sản phẩm →
| Tiêu chí | Đang xemUniFi WAN Switch RJ4510.076.000đ | UniFi WAN Switch10.724.000đ | UniFi Switch Ultra 210W8.877.000đ | UniFi Flex 2.5G6.567.000đ |
|---|---|---|---|---|
| Cổng mạng | 3 x 10GbE RJ45 + 1 x 1GbE | 3 x SFP+ 10G + 1 x 1GbE | 8 x 1GbE (7 PoE+ ra, 1 PoE++ vào) | 8 x 2.5GbE |
| Uplink | — | — | Dùng chung | 1 x 10GbE + 1 x SFP+ 10G |
| PoE | Không | Không | 202W (adapter 210W kèm theo) | Không (nhận PoE+ vào) |
| Năng lực chuyển mạch | 20 Gbps | 20 Gbps | 16 Gbps | 60 Gbps |
| Loại | Switch WAN cho Shadow Mode | Switch WAN cho Shadow Mode | Layer 2 quản lý | Layer 2 quản lý |
| Nguồn | 2 nguồn AC tích hợp | 2 nguồn AC tích hợp | Adapter 210W kèm theo hoặc PoE++ | USB-C 5V/3A hoặc PoE+ |
| Kiểu lắp | Rack 1U | Rack 1U | Để bàn, tường, nam châm | Để bàn, tường, DIN, nam châm |
| Bảo hành | 12 tháng | 12 tháng | 12 tháng | 12 tháng |
| Phù hợp nhất | Dự phòng gateway, WAN cáp đồng | Dự phòng gateway, WAN quang | 7 camera/AP PoE+ đầy tải | Phòng làm việc cần 2.5G, uplink 10G |
| Sản phẩm đang xem | Xem sản phẩm | Xem sản phẩm | Xem sản phẩm |
Thông số theo công bố của Ubiquiti (techspecs.ui.com). Số thiết bị, người dùng là mức hãng công bố, thực tế phụ thuộc cấu hình và lưu lượng. Giá có thể thay đổi, vui lòng liên hệ 0977.588.820 để được báo giá tốt nhất.
- Chọn WAN Switch nếu WAN và gateway dùng SFP+.
- Chọn WAN Switch RJ45 nếu dùng cổng 10GbE RJ45.
- Switch truy cập như Ultra, Flex dùng cho thiết bị đầu cuối.
