Chọn WiFi cho nhà phố 3 tầng đang xây dựng: tiêu chí, sơ đồ đi dây và 2 phương án thiết bị

Nhà phố 3 tầng đang xây nên đi dây mạng thế nào để WiFi mạnh khắp nhà, phủ sóng cả sân thượng? Bài viết đưa ra sơ đồ đi dây và 2 phương án thiết bị: chuyên dụng (UniFi hoặc Ruijie) và tiết kiệm (Ruijie gia đình).

Nhà phố đang xây là thời điểm duy nhất để đi dây mạng âm tường gọn gàng và rẻ nhất. Khi đã trát tường, đóng trần thạch cao, mỗi sợi dây thêm vào đều phải đục tường hoặc chạy nẹp nổi. Việc đó vừa tốn kém vừa phá vỡ thẩm mỹ của một ngôi nhà hiện đại. Đó là lý do nhiều gia chủ chỉ lắp một cục router nhà mạng rồi than phiền WiFi yếu ở tầng trên, TV giật lag, camera rớt kết nối.

Bài viết này lấy ví dụ một căn nhà phố 3 tầng rất phổ biến tại TP.HCM:

• Tầng 1: sân để xe, phòng khách, bếp.
• Tầng 2: 1 phòng ngủ lớn và 1 phòng ngủ nhỏ.
• Tầng 3: sân phơi, phòng thờ và khu ngoài trời trồng cây, ăn uống.

Nhà có IP TV trong phòng, cần WiFi phủ toàn nhà và hệ thống camera quan sát. Bài phân tích các vấn đề cần tính trước, 5 tiêu chí chọn hệ thống, sơ đồ đi dây và 2 phương án thiết bị: bộ chuyên dụng (UniFi hoặc Ruijie) và bộ gia đình tiết kiệm (router WiFi gia đình Ruijie).

Vì sao nên thiết kế hệ thống mạng ngay từ lúc xây thô?

• Sàn bê tông cốt thép chặn sóng rất mạnh: một router đặt ở tầng 1 gần như không thể phủ sóng tốt lên tầng 3, nhất là khu sân thượng ngoài trời.
• WiFi Mesh không dây là giải pháp chữa cháy: các cục mesh phải dùng chính sóng WiFi để liên lạc với nhau nên tốc độ giảm dần qua mỗi tầng. Có dây mạng nối về từng điểm phát thì mỗi tầng đều nhận đủ băng thông.
• IP TV và camera cần đường truyền ổn định: xem 4K qua WiFi dễ giật khi cả nhà cùng dùng mạng. Camera IP có dây PoE vừa ổn định vừa không cần ổ điện tại vị trí lắp.
• Chi phí đi dây lúc xây thô rất thấp: phần lớn chỉ là cáp và ống luồn, thợ điện có thể đi cùng lúc với dây điện. Làm lại sau khi hoàn thiện có thể tốn gấp nhiều lần.

Phân tích nhu cầu từng tầng

Tầng	Khu vực	Nhu cầu mạng	Giải pháp đề xuất
Tầng 1	Sân để xe, phòng khách, bếp	WiFi cho khách và cả nhà, IP TV phòng khách, camera cổng, sân xe, cửa sau	1 điểm phát WiFi giữa phòng khách, 1 điểm mạng TV, 3 camera, dây dự phòng trần bếp
Tầng 2	Phòng ngủ lớn, phòng ngủ nhỏ	WiFi ổn định cho điện thoại, laptop làm việc tại nhà; IP TV 2 phòng	1 điểm phát WiFi ở hành lang giữa 2 phòng, 2 điểm mạng TV, 1 camera cầu thang
Tầng 3	Sân phơi, phòng thờ, khu trồng cây và ăn uống ngoài trời	WiFi cho khu ngoài trời khi tụ tập, ăn uống; camera sân thượng chống đột nhập	1 điểm phát WiFi trong nhà đặt sát cửa ra sân, phủ sóng ra khu ngoài trời; dây dự phòng phòng thờ; 1–2 camera

Giả định: diện tích sàn khoảng 4–5 m x 18–20 m mỗi tầng, khoảng 6 camera, dùng 1 đường internet cáp quang. Nhà rộng hơn hoặc có thêm tầng lửng thì tăng số điểm phát WiFi tương ứng.

5 tiêu chí chọn hệ thống mạng cho nhà phố đang xây

1. Đi dây hình sao về một tủ mạng trung tâm

Mọi sợi dây (điểm phát WiFi, TV, camera) chạy thẳng từ vị trí thiết bị về một tủ mạng. Không nối tiếp qua các switch nhỏ giấu trong tường. Cách đi này giúp dễ kiểm tra khi có sự cố, dễ thay thiết bị và không có "nút thắt" làm chậm cả tầng. Tủ mạng 6U–9U nên đặt ở nơi khô ráo, thoáng khí, gần điểm cáp quang vào nhà, ví dụ gầm cầu thang tầng 1 hoặc hộc kỹ thuật tầng 2.

2. Mỗi tầng một điểm phát WiFi có dây, dùng chung một tên mạng

Mỗi tầng cần một điểm phát WiFi riêng, nối dây mạng về tủ. Với bộ chuyên dụng đó là access point ốp trần. Với bộ gia đình đó là router mesh đặt trên kệ hoặc treo tường cao. Dù dùng loại nào, các điểm phát cùng hãng sẽ gộp thành một mạng. Cả nhà chỉ có một tên WiFi, điện thoại tự chuyển sang điểm phát gần nhất khi đi lên xuống cầu thang (roaming), không phải kết nối lại.

3. Khu ngoài trời tầng 3: điểm phát trong nhà đặt sát cửa là đủ

Khu sân thượng, vườn của nhà phố thường chỉ rộng bằng bề ngang nhà và nằm ngay sau cửa ra sân. Ở khoảng cách này, không cần mua bộ phát WiFi ngoài trời. Chỉ cần đặt điểm phát trong nhà sát cửa kính hoặc ô cửa ra sân, chọn thiết bị có công suất phát và anten tốt hơn các tầng dưới. Kính cho sóng đi qua dễ hơn tường gạch. Cửa sắt, cửa cuốn và mái tôn thì chặn sóng mạnh, nên tránh để chúng nằm giữa điểm phát và khu ngoài trời. Cách làm này rẻ hơn, thiết bị không phải chịu mưa nắng và không cần đi dây ra ngoài trời.

4. Tách riêng hệ thống WiFi và hệ thống camera

Camera ghi hình liên tục 24/7 và luôn chiếm một phần băng thông. Với bộ chuyên dụng, nên dùng 2 switch riêng: một switch PoE cho WiFi và TV, một switch PoE riêng cho camera và đầu ghi. Làm như vậy, lỗi hoặc quá tải bên camera không làm chậm WiFi của gia đình, và ngược lại. Hỏng bên nào thì thay bên đó, không ảnh hưởng cả hệ thống.

5. Dùng PoE cho thiết bị trên trần và quản lý qua ứng dụng

Access point và camera IP nhận nguồn qua chính dây mạng từ switch PoE, nên trên trần không cần đi thêm ổ điện. Khi chọn switch PoE cần kiểm tra số cổng PoE và tổng công suất PoE: tổng này phải lớn hơn tổng công suất tối đa của các thiết bị, nên chừa thêm 20–30%. Cả UniFi và Ruijie đều có ứng dụng điện thoại để xem tình trạng mạng, đổi mật khẩu WiFi, tạo mạng riêng cho khách và khởi động lại thiết bị từ xa. Bộ chuyên dụng còn chia được mạng riêng (VLAN) cho gia đình, khách, camera và thiết bị nhà thông minh.

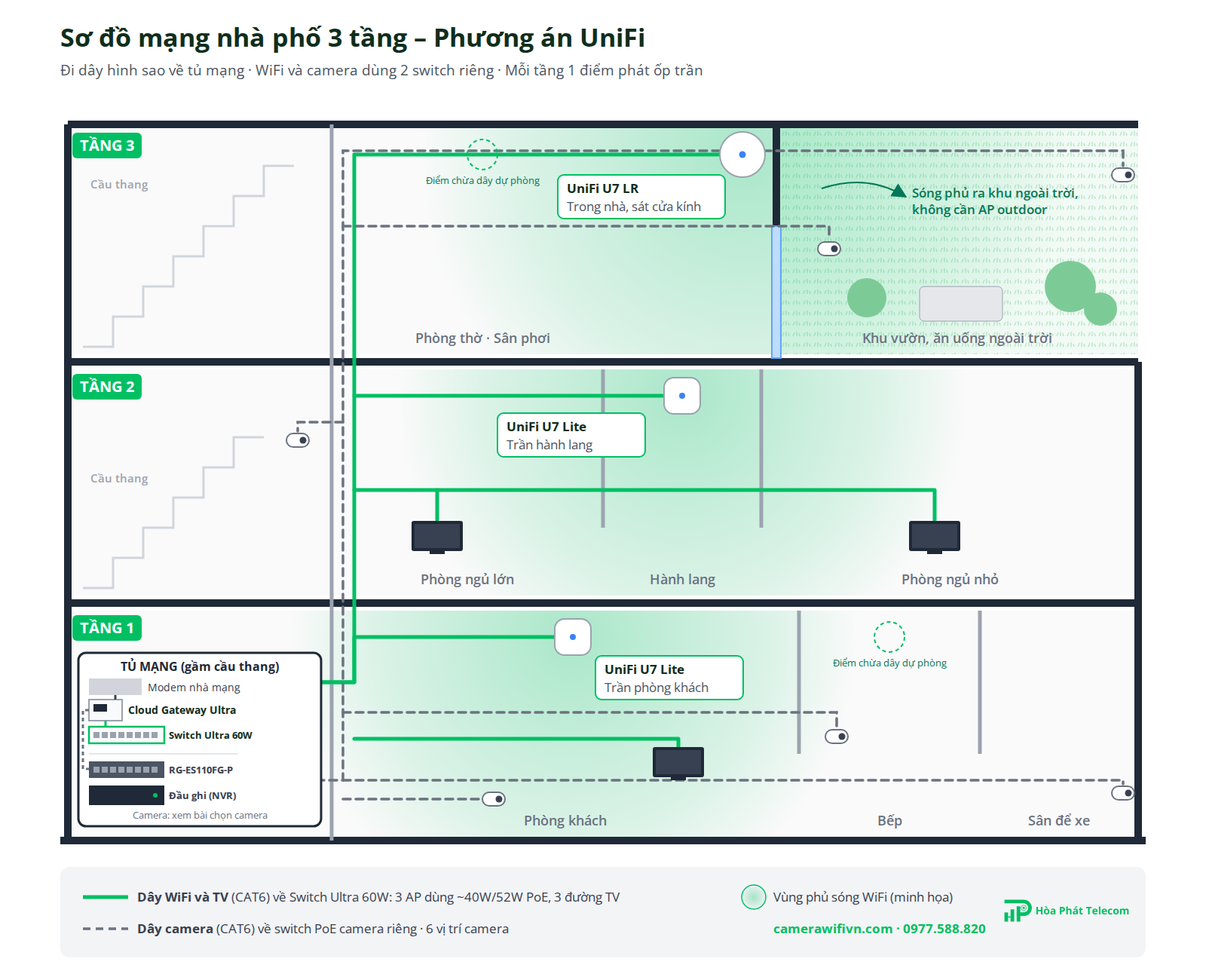

Sơ đồ đi dây đề xuất cho nhà 3 tầng

Sơ đồ dưới đây dùng được cho cả 2 phương án thiết bị. Gia chủ chưa quyết định phương án nào vẫn có thể cho thợ đi dây ngay.

Tầng	Điểm mạng	Số dây	Vị trí gợi ý
Tầng 1	Điểm phát WiFi	2	Giữa phòng khách: trên trần (access point) hoặc tường cao khoảng 2 m (router gia đình)
	Dự phòng điểm phát WiFi	1	Trần khu bếp (dùng khi cần tăng sóng về sau)
	IP TV phòng khách	2	Sau vị trí treo TV, cao ngang ổ điện TV
	Camera	3	Cổng/sân xe, phòng khách, bếp/cửa sau (kèm ổ điện nếu dùng camera WiFi)
Tầng 2	Điểm phát WiFi	1	Hành lang giữa 2 phòng ngủ
	IP TV 2 phòng ngủ	4	2 dây sau vị trí TV mỗi phòng
	Camera	1	Cầu thang
Tầng 3	Điểm phát WiFi	1	Trong nhà, trên trần hoặc tường cao sát cửa kính ra sân, hướng về khu vườn và bàn ăn
	Dự phòng	1	Trần phòng thờ
	Camera	1–2	Sân thượng, mặt tiền
Tổng cộng		17–18 dây	Tất cả chạy về tủ mạng

Điểm phát WiFi tầng 1 có 2 dây vì router gia đình chính cần 1 dây nhận internet từ modem và 1 dây trả mạng về tủ. Với bộ chuyên dụng, dây thứ hai là dây dự phòng.

Lưu ý khi thi công:

• Dùng cáp CAT6 lõi đồng, luồn trong ống riêng, không chung ống với dây điện; khoảng cách với dây điện càng xa càng tốt để tránh nhiễu.
• Tại mỗi vị trí camera nên chừa sẵn cả dây mạng và ổ điện, để chọn camera WiFi hay camera PoE đều được.
• Chừa thêm 1 ống trống từ tủ mạng lên tầng 3. Nếu sau này khu vườn mở rộng hoặc cần phủ sóng xa hơn, có thể kéo thêm dây mà không phải đục tường.
• Đánh số hai đầu mỗi sợi dây (ví dụ "T2-TV-P.lớn") và chụp ảnh đường ống trước khi trát tường.

Phương án 1: Bộ chuyên dụng (access point ốp trần và camera IP)

Phương án này dùng 2 hệ thống tách riêng:

• Hệ thống WiFi: router chính (gateway) nhận internet từ modem, nối xuống switch PoE WiFi. Switch này cấp mạng và nguồn cho 3 access point ốp trần (mỗi tầng 1 cái) và các đường dây TV.
• Hệ thống camera: switch PoE camera cấp nguồn cho các camera IP và nối với đầu ghi hình (NVR). Một cổng nối sang router để xem camera từ xa.

Cả 3 access point đều là loại lắp trong nhà. Access point tầng 3 chọn loại có công suất phát mạnh hơn để phủ sóng ra khu ngoài trời.

Phần WiFi: bộ UniFi (thẩm mỹ cao, WiFi 7)

Vai trò	Model	SL	Đơn giá
Router chính	UniFi Cloud Gateway Ultra: WAN 2.5GbE, 4 cổng LAN Gigabit, tích hợp sẵn bộ điều khiển UniFi	1	5.841.000đ
Switch PoE WiFi	UniFi Switch Ultra 60W: 8 cổng Gigabit, 7 cổng PoE+, ngân sách PoE 52W (kèm adapter 60W)	1	5.489.000đ
AP ốp trần tầng 1, 2	UniFi U7 Lite: WiFi 7 nhỏ gọn, cổng 2.5GbE, phủ sóng 115 m² (theo hãng)	2	4.070.000đ
AP tầng 3 (trong nhà, phủ ra sân)	UniFi U7 LR: WiFi 7 phát sóng xa, 3x3 MIMO 5 GHz, công suất phát 27 dBm, phủ sóng 160 m² (theo hãng)	1	6.200.000đ
Tổng tham khảo phần WiFi (chưa gồm dây, tủ mạng và công lắp đặt)			25.670.000đ

Ba access point dùng tổng khoảng 40W PoE (13W x 2 + 14W), nằm gọn trong ngân sách 52W của switch Ultra 60W. Switch còn 4 cổng PoE+ trống để cắm TV hoặc thêm thiết bị.

Phù hợp với: gia chủ đề cao thiết kế đồng bộ và muốn hệ thống dùng lâu dài. Bộ điều khiển nằm sẵn trong Cloud Gateway Ultra nên không cần mua thêm thiết bị quản lý. U7 LR có 3 luồng ở băng 5 GHz và công suất phát cao hơn U7 Lite, phù hợp đặt sát cửa tầng 3 để phủ sóng ra khu vườn.

Phần WiFi: bộ Ruijie Reyee (chi phí hợp lý, WiFi 7)

Vai trò	Model	SL	Đơn giá
Router chính	Ruijie RG-EG105G-V3: 5 cổng Gigabit, tối đa 2 WAN, khuyến nghị 100 người dùng, quản lý Cloud	1	1.759.000đ
Switch PoE WiFi	Ruijie RG-ES210GS-P: 8 cổng PoE+ Gigabit, tổng 120W, uplink RJ45 và SFP, quản lý Cloud	1	2.490.000đ
AP ốp trần tầng 1, 2	Ruijie RG-RAP72: WiFi 7 BE3600, cổng 2.5G, tối đa 14W	2	3.390.000đ
AP tầng 3 (trong nhà, phủ ra sân)	Ruijie RG-RAP72Pro: WiFi 7 BE5000, 3x3 MIMO ở 5 GHz, cổng 2.5G, cần nguồn PoE+	1	4.290.000đ
Tổng tham khảo phần WiFi (chưa gồm dây, tủ mạng và công lắp đặt)			15.319.000đ

RAP72Pro cần nguồn PoE+ (802.3at) để chạy đủ 3 luồng. Switch RG-ES210GS-P cấp tối đa 30W mỗi cổng nên đáp ứng tốt. Tổng công suất 3 access point dưới 60W, còn dư nhiều so với 120W của switch.

Phù hợp với: gia đình muốn hệ thống WiFi 7 chuyên dụng với chi phí thấp hơn. Router, switch và access point đều quản lý chung trên ứng dụng Reyee và Ruijie Cloud miễn phí. RAP72Pro có thêm một luồng ở băng 5 GHz so với RAP72, giúp sóng ra khu ngoài trời tầng 3 ổn định hơn.

Phần camera: switch PoE riêng và camera IP (dùng chung cho cả 2 bộ WiFi)

Vai trò	Model	SL	Đơn giá
Switch PoE camera	Ruijie RG-ES110FG-P: 8 cổng PoE 110W, 2 uplink Gigabit, truyền xa 200 m	1	1.590.000đ
Đầu ghi hình NVR	Đầu ghi 8 kênh cùng hãng với camera	1	Liên hệ
Camera IP	Camera IP trong nhà và ngoài trời, chọn theo vị trí lắp	6	Liên hệ

Switch camera không cần cùng hãng với hệ thống WiFi, nên RG-ES110FG-P lắp được với cả bộ UniFi lẫn bộ Ruijie. Với 6 camera, switch 8 cổng còn dư 2 cổng để thêm camera về sau. Để chọn camera phù hợp với từng vị trí trong nhà, tham khảo bài chọn camera cho nhà phố 3 tầng đang xây.

So sánh nhanh UniFi và Ruijie

Tiêu chí	UniFi	Ruijie Reyee
Chuẩn WiFi trong bộ đề xuất	WiFi 7	WiFi 7
AP tầng 3 phủ ra sân	U7 LR (3x3 ở 5 GHz)	RAP72Pro (3x3 ở 5 GHz)
Quản lý	Ứng dụng UniFi, bộ điều khiển tích hợp trong gateway	Ứng dụng Reyee, Ruijie Cloud miễn phí
Thẩm mỹ access point	Thiết kế tối giản, đồng bộ cao	Nhỏ gọn, trung tính
Tổng tham khảo phần WiFi	25.670.000đ	15.319.000đ
Hợp nhất với	Nhà hiện đại, yêu cầu thẩm mỹ và dùng lâu dài	Gia đình muốn WiFi 7 chuyên dụng, tối ưu chi phí

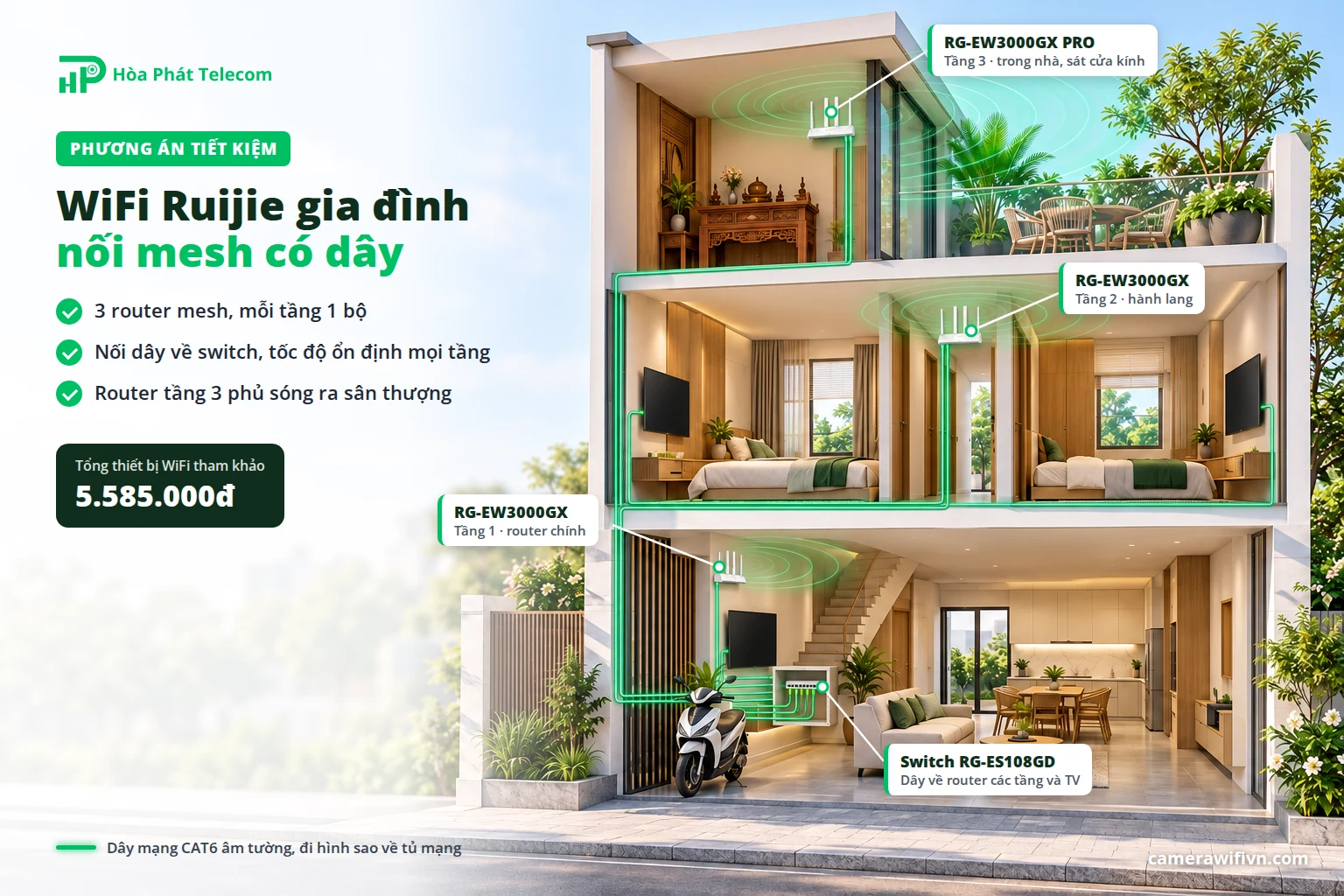

Phương án 2: Bộ gia đình tiết kiệm (router WiFi gia đình Ruijie)

Phương án này dành cho gia đình muốn tiết kiệm chi phí thiết bị và dễ tự cài đặt. Điểm quan trọng: vẫn đi dây mạng như sơ đồ ở trên. Mỗi tầng đặt 1 router WiFi gia đình và nối các router với nhau bằng dây (mesh có dây). Cách này nhanh và ổn định hơn nhiều so với mesh không dây, vì các router không phải dùng sóng WiFi để truyền dữ liệu cho nhau.

Cách đấu nối như sau:

• Modem nhà mạng đặt trong tủ mạng, nối dây tới router chính ở tầng 1.
• Router chính trả mạng về một switch thường trong tủ.
• Từ switch, dây đi lên router tầng 2, tầng 3 và tới các TV.

Router gia đình phát sóng qua anten, nên đặt trên kệ hoặc treo tường cao ở nơi thoáng. Không đặt router trong tủ mạng kim loại vì sóng sẽ bị chặn gần hết. Router tầng 3 đặt sát cửa ra sân, dựng anten thẳng đứng để sóng tỏa ngang ra khu vườn.

Vai trò	Model	SL	Đơn giá
Router WiFi tầng 1 (router chính) và tầng 2	Ruijie RG-EW3000GX: WiFi 6 AX3000, 5 anten, 5 cổng Gigabit, khuyến nghị 80 thiết bị, Reyee Mesh có dây	2	1.540.000đ
Router WiFi tầng 3 (đặt sát cửa ra sân)	Ruijie RG-EW3000GX PRO: WiFi 6 AX3000, khuếch đại công suất ngoài (EPA), anten 6 dBi ở 5 GHz, Reyee Mesh có dây	1	1.890.000đ
Switch cho TV trong tủ mạng	Ruijie RG-ES108GD: 8 cổng Gigabit, vỏ kim loại	1	615.000đ
Tổng tham khảo phần WiFi (chưa gồm dây, tủ mạng và công lắp đặt)			5.585.000đ

Gia đình thích thiết bị gọn, anten ẩn hợp nội thất hiện đại có thể thay bằng bộ Ruijie RG-M18 (Bộ 2) cho tầng 1, 2 và Ruijie RG-M32 (4x4 MIMO, 8 mạch khuếch đại) cho tầng 3. Cách đấu nối giữ nguyên.

Lưu ý khi chọn bộ gia đình

• Camera: bộ gia đình thường đi kèm camera WiFi. Camera WiFi cần ổ điện tại từng vị trí, nên chừa ổ điện ngay từ bản vẽ điện. Cách bố trí và chọn camera WiFi được hướng dẫn trong bài chọn camera cho nhà phố 3 tầng.
• Số thiết bị: mỗi router được khuyến nghị cho vài chục thiết bị dùng cùng lúc, đủ cho gia đình nhưng không phù hợp khi nhà kết hợp kinh doanh, đông khách.
• Thẩm mỹ: router có anten nên đặt lộ trên kệ hoặc tường, không ẩn trên trần như access point.
• Nâng cấp về sau: vì dây mạng đã đi sẵn theo sơ đồ, gia đình có thể chuyển sang bộ chuyên dụng mà không phải đục tường.

So sánh 2 phương án: khi nào nên chọn bộ nào?

Tiêu chí	Bộ chuyên dụng	Bộ gia đình tiết kiệm
Thiết bị phát WiFi	Access point ốp trần WiFi 7, tầng 3 dùng loại phát mạnh hơn	Router WiFi 6 gia đình mesh có dây, tầng 3 dùng loại có khuếch đại
Khu ngoài trời tầng 3	Access point trong nhà đặt sát cửa ra sân	Router trong nhà đặt sát cửa ra sân
Tách WiFi và camera	2 switch riêng biệt, camera IP PoE ghi về đầu ghi	Thường dùng camera WiFi, dùng chung mạng gia đình
Thẩm mỹ	Gọn, thiết bị ẩn trên trần	Router có anten đặt trên kệ hoặc tường
Chi phí phần WiFi	Khoảng 15,3 triệu (Ruijie) đến 25,7 triệu đồng (UniFi)	Khoảng 5,6 triệu đồng
Nên chọn khi	Cần mạng ổn định lâu dài, xem camera tập trung, dự định mở rộng thêm thiết bị	Ngân sách chặt, ít thiết bị, muốn tự cài đặt qua ứng dụng

Câu hỏi thường gặp

1. Nhà 3 tầng có thật sự cần tới 3 bộ phát WiFi không?
Với nhà phố sàn bê tông, mỗi tầng một điểm phát WiFi là cấu hình an toàn. Riêng tầng 3 nên chọn điểm phát mạnh hơn và đặt sát cửa ra sân để phủ sóng luôn khu ngoài trời. Nếu nhà sâu trên 20 m, nên chừa sẵn dây cho điểm phát thứ hai ở tầng 1.

2. Khu vườn, sân thượng tầng 3 có cần bộ phát WiFi ngoài trời không?
Với nhà phố, thường không cần. Khu ngoài trời chỉ rộng bằng bề ngang nhà và nằm ngay sau cửa, nên một điểm phát trong nhà đặt sát cửa kính là đủ sóng. Chỉ cân nhắc bộ phát ngoài trời khi khu vườn rộng, xa cửa hoặc bị tường gạch, cửa sắt chắn giữa.

3. Nên đi dây CAT5e hay CAT6?
Nên dùng CAT6. Chênh lệch chi phí không lớn so với tổng công trình, nhưng CAT6 đáp ứng tốt các access point đời mới có cổng 2.5G. Cáp nằm âm tường hàng chục năm, nên chọn loại tốt ngay từ đầu.

4. Có thể dùng WiFi Mesh không dây thay cho việc đi dây không?
Có thể, nhưng tốc độ và độ ổn định giảm dần qua từng tầng vì các cục mesh dùng sóng WiFi để kết nối với nhau. Với nhà đang xây, chi phí đi dây rất thấp nên nối dây giữa các điểm phát là lựa chọn tốt hơn hẳn, kể cả khi dùng router gia đình.

5. Vì sao nên tách riêng switch cho WiFi và switch cho camera?
Camera ghi hình liên tục nên luôn chiếm băng thông và công suất PoE. Tách 2 switch giúp WiFi gia đình không bị ảnh hưởng khi hệ thống camera quá tải hoặc gặp sự cố. Khi hỏng thiết bị bên nào, chỉ cần thay bên đó.

6. IP TV nên kết nối dây mạng hay WiFi?
Nên dùng dây mạng. TV và box IPTV nhận tín hiệu qua dây sẽ ổn định hơn khi xem nội dung độ phân giải cao, không bị ảnh hưởng khi nhiều người cùng dùng WiFi. Vì vậy mỗi vị trí TV nên có sẵn 2 dây mạng.

Lời khuyên từ chuyên gia & Hỗ trợ dự án

Với nhà phố đang xây, hạ tầng dây quan trọng hơn chọn hãng thiết bị. Thiết bị có thể thay hoặc nâng cấp sau vài năm, còn dây mạng âm tường thì gần như cố định suốt vòng đời ngôi nhà. Hãy chốt vị trí tủ mạng, điểm phát WiFi, TV, camera và ổ điện camera ngay khi làm bản vẽ điện. Sau đó chọn phương án theo ngân sách: bộ gia đình Ruijie để bắt đầu với chi phí thấp, Ruijie chuyên dụng cho WiFi 7 tối ưu chi phí, hoặc UniFi cho thẩm mỹ và độ đồng bộ cao. Xem thêm hướng dẫn chung tại trang tư vấn chọn WiFi và các dòng WiFi chuyên dụng, WiFi gia đình Ruijie Home đang có tại Hòa Phát Telecom.

Hòa Phát Telecom hỗ trợ dự án:

• Khảo sát hiện trạng miễn phí
• Thiết kế sơ đồ mạng / vị trí lắp đặt
• Thi công tận nơi tại TP. Hồ Chí Minh
• Cấu hình và hỗ trợ từ xa
• Báo giá tốt cho đơn hàng số lượng

Liên hệ ngay 0977.588.820 (gọi hoặc Zalo) để được tư vấn giải pháp phù hợp.
