Cách tính công suất PoE (PoE budget) để chọn switch đủ nguồn cho camera, WiFi

PoE budget là tổng công suất một switch cấp được cùng lúc cho các thiết bị PoE. Bài hướng dẫn cách tính trong 5 bước, kèm ví dụ 8 camera 4MP và 5 bộ phát WiFi 7, so sánh các switch PoE Ruijie, UniFi và những bẫy hay gặp.

PoE budget (tổng công suất PoE) là tổng số oát mà một switch có thể cấp cùng lúc cho tất cả thiết bị cắm vào các cổng PoE của nó. Muốn chọn đúng switch, hãy cộng công suất tối đa của mọi thiết bị, cộng thêm 20–30% dự phòng, rồi so với PoE budget của switch. Đồng thời kiểm tra từng cổng có đủ chuẩn cho thiết bị cắm vào hay không.

Giải thích nhanh các thuật ngữ trong bài:

• PoE: cấp điện qua dây mạng cho bộ phát WiFi, camera IP. Các chuẩn: 802.3af (PoE, tối đa 15,4W mỗi cổng), 802.3at (PoE+, 30W), 802.3bt (PoE++, 60W hoặc 90W).
• PoE budget: tổng công suất PoE của cả switch, ví dụ "120W". Đây không phải công suất mỗi cổng.
• Công suất tối đa của thiết bị: mức điện thiết bị cần lúc hoạt động mạnh nhất, ghi trong thông số hãng (Max power consumption).
• Uplink: cổng nối switch lên router, gateway hoặc switch tổng.

Vì sao phải tính công suất PoE?

Switch "8 cổng PoE" không có nghĩa là cắm được 8 thiết bị bất kỳ. Khi tổng điện thiết bị cần vượt PoE budget, switch sẽ ngắt bớt cổng theo thứ tự ưu tiên. Hậu quả thường gặp:

• Camera hoặc bộ phát ở cổng cuối không lên nguồn, hoặc lúc lên lúc không.
• Ban ngày ổn, ban đêm camera bật hồng ngoại thì vài camera tự khởi động lại.
• Bộ phát WiFi chạy giảm tính năng vì không nhận đủ điện.

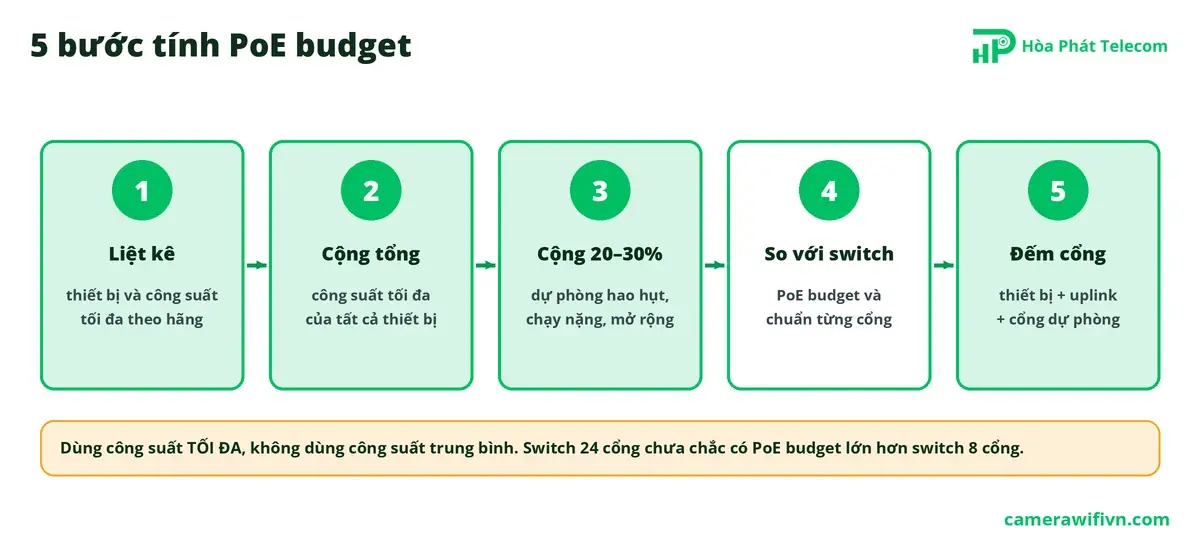

Cách tính trong 5 bước

1. Liệt kê thiết bị PoE sẽ cắm vào switch, kèm công suất tối đa theo thông số hãng.
2. Cộng tổng công suất tối đa.
3. Cộng thêm 20–30% dự phòng cho hao hụt trên dây, thiết bị chạy nặng và mở rộng sau này.
4. So với PoE budget của switch, đồng thời kiểm tra mỗi cổng có đủ chuẩn cho thiết bị (PoE, PoE+ hay PoE++).
5. Đếm cổng: số thiết bị + cổng uplink + vài cổng dự phòng.

Dùng công suất tối đa, không dùng công suất trung bình. Thiết bị chạy nhẹ lúc thử nghiệm nhưng sẽ chạy nặng khi đông người dùng, hay khi camera bật đèn ban đêm.

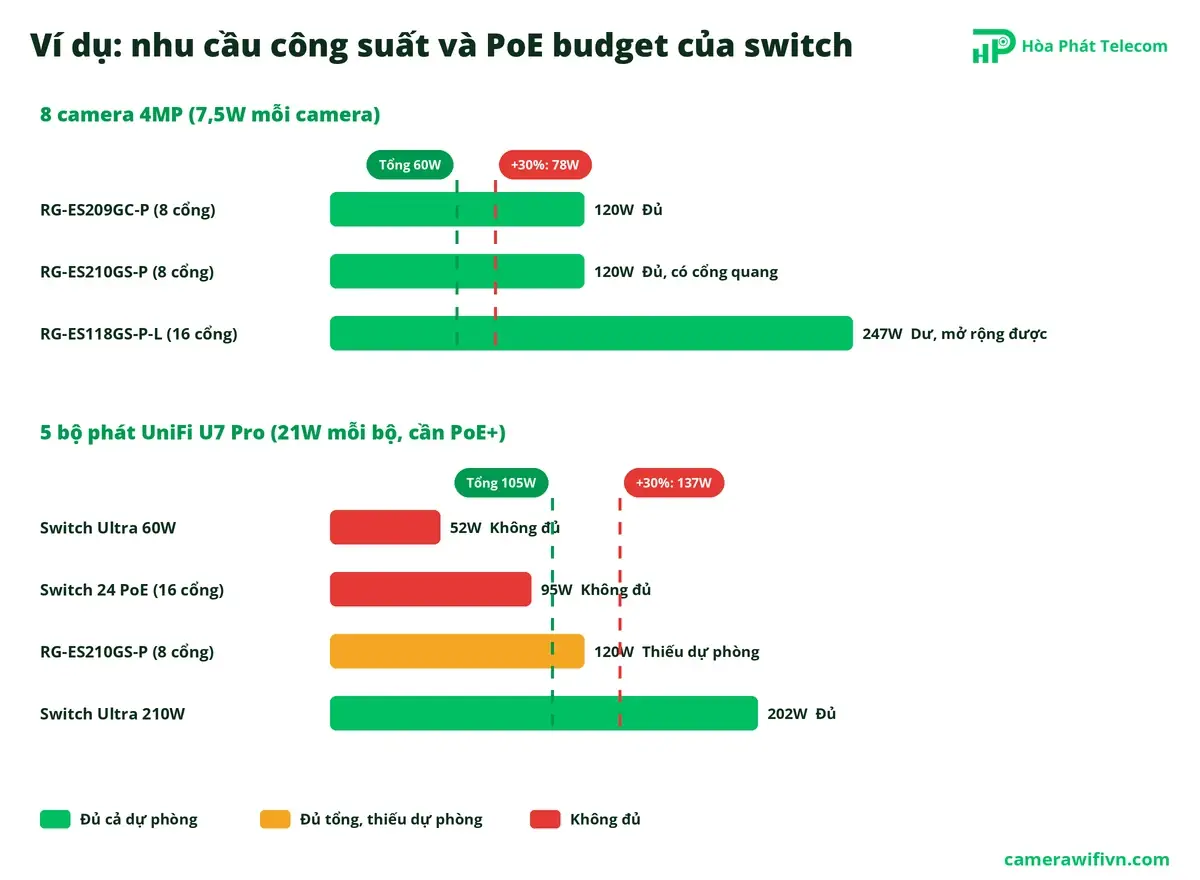

Ví dụ 1: Switch PoE cho 8 camera

Văn phòng lắp 8 camera IP Hikvision DS-2CD1143G2-LIUF 4MP. Theo thông số, camera dùng PoE 802.3af, công suất tối đa 7,5W.

• Tổng: 8 × 7,5W = 60W.
• Cộng 30% dự phòng: khoảng 78W.
• Cổng: 8 cổng PoE cho camera + 1 cổng uplink về đầu ghi hoặc switch tổng.

Ví dụ 2: Switch PoE cho 5 bộ phát WiFi 7

Văn phòng lắp 5 bộ phát UniFi U7 Pro. Theo thông số, mỗi bộ cần PoE+ và tiêu thụ tối đa 21W.

• Tổng: 5 × 21W = 105W.
• Cộng 30% dự phòng: khoảng 137W.
• Mỗi cổng phải là PoE+ (30W) trở lên.

Ví dụ này cho thấy một bẫy hay gặp: switch 24 cổng chưa chắc mạnh hơn switch 8 cổng. Hãy luôn đọc dòng "PoE budget" trong thông số.

Những điểm cần kiểm tra thêm

• Chuẩn từng cổng: thiết bị cần PoE++ như UniFi U7 Pro XGS phải cắm vào cổng PoE++. PoE budget còn dư cũng không thay được cổng PoE+.
• Tốc độ cổng: switch PoE cổng 100 Mbps như RG-ES126FGS-P phù hợp camera, không phù hợp bộ phát WiFi. Bộ phát WiFi nên dùng cổng Gigabit trở lên.
• Tách switch camera và switch WiFi ở công trình từ vài chục thiết bị trở lên: dễ tính công suất, dễ khoanh vùng sự cố.
• Nguồn điện và UPS: switch chạy gần hết PoE budget sẽ tiêu thụ điện lớn. Tính công suất UPS theo tổng điện của cả tủ mạng.
• Dây mạng: dùng Cat6 lõi đồng để giảm hao hụt, nhất là với đoạn dây dài và thiết bị PoE+.

Sai lầm thường gặp

• Chỉ đếm số cổng PoE, không đọc PoE budget.
• Dùng công suất "điển hình" thay vì công suất tối đa.
• Không chừa dự phòng: lắp thêm 1–2 camera sau này là thiếu nguồn.
• Nghĩ PoE budget lớn là đủ: quên kiểm tra chuẩn PoE của từng cổng.
• Cắm bộ phát WiFi vào switch PoE cổng 100 Mbps dành cho camera, làm nghẽn tốc độ WiFi.

Câu hỏi thường gặp

1. PoE budget là gì?
Là tổng công suất mà switch cấp được cùng lúc cho mọi thiết bị PoE, ví dụ 120W. Đây là con số cho cả switch, không phải cho mỗi cổng.

2. Tính công suất PoE như thế nào?
Cộng công suất tối đa của tất cả thiết bị PoE theo thông số hãng, cộng thêm 20–30% dự phòng, rồi chọn switch có PoE budget lớn hơn con số đó và mỗi cổng đủ chuẩn cho thiết bị.

3. Vượt PoE budget thì chuyện gì xảy ra?
Switch sẽ ngắt bớt cổng. Một số thiết bị không lên nguồn, hoặc lúc chạy lúc không, thường lộ rõ vào ban đêm khi camera bật đèn hồng ngoại.

4. Switch 8 cổng PoE 120W cắm được mấy camera?
Với camera 4MP tối đa 7,5W, 8 camera cần khoảng 60W, cộng dự phòng khoảng 78W, nên switch 8 cổng 120W đủ dùng. Camera công suất lớn hơn như camera xoay cần tính lại theo thông số.

5. Có nên dùng chung một switch PoE cho cả camera và WiFi?
Nhà ở, cửa hàng nhỏ có thể dùng chung nếu đủ cổng và đủ công suất. Văn phòng, quán cafe, khách sạn nên tách riêng switch camera và switch WiFi để dễ tính công suất và xử lý sự cố.

6. Vì sao phải cộng thêm 20–30% dự phòng?
Để bù hao hụt điện trên dây, lúc thiết bị chạy nặng và cho việc lắp thêm thiết bị sau này. Switch chạy sát giới hạn dễ nóng và dễ ngắt cổng.

Lời khuyên từ chuyên gia & Hỗ trợ dự án

Chọn switch PoE theo thứ tự: chuẩn từng cổng, PoE budget có dự phòng, số cổng có dư, rồi mới tới giá. Lưu bảng tính công suất cùng sơ đồ tủ mạng để lần lắp thêm sau dễ kiểm tra. Xem thêm các dòng switch PoE Ruijie, switch UniFi và hướng dẫn chọn WiFi theo từng loại công trình.
