Passive PoE và PoE chuẩn: khác nhau thế nào, cắm nhầm có sao không?

PoE chuẩn kiểm tra và phân loại thiết bị trước khi cấp điện, còn passive PoE (PoE thụ động) cấp ngay một điện áp cố định như 12V, 24V, 48V. Bài giải thích sự khác nhau, các trường hợp cắm lẫn, cách nhận biết và cách tránh làm hỏng thiết bị.

PoE chuẩn (802.3af/at/bt) luôn kiểm tra thiết bị trước khi cấp điện và chỉ cấp đúng mức thiết bị cần. Passive PoE (PoE thụ động) thì cấp một điện áp cố định như 12V, 24V hay 48V ngay khi cắm dây, không kiểm tra gì. Cắm đúng thì chạy bình thường. Cắm nhầm thì thiết bị có thể không lên nguồn, hoặc tệ hơn là hỏng.

Giải thích nhanh các thuật ngữ trong bài:

• PoE (Power over Ethernet): cấp điện qua dây mạng, để bộ phát WiFi hay camera chỉ cần một dây là vừa có mạng vừa có điện.
• Bên cấp nguồn: switch PoE hoặc PoE injector. Bên nhận nguồn: bộ phát WiFi, camera, điện thoại IP.
• V (vôn): điện áp. Thiết bị thiết kế cho 24V mà nhận 48V có thể hỏng ngay.

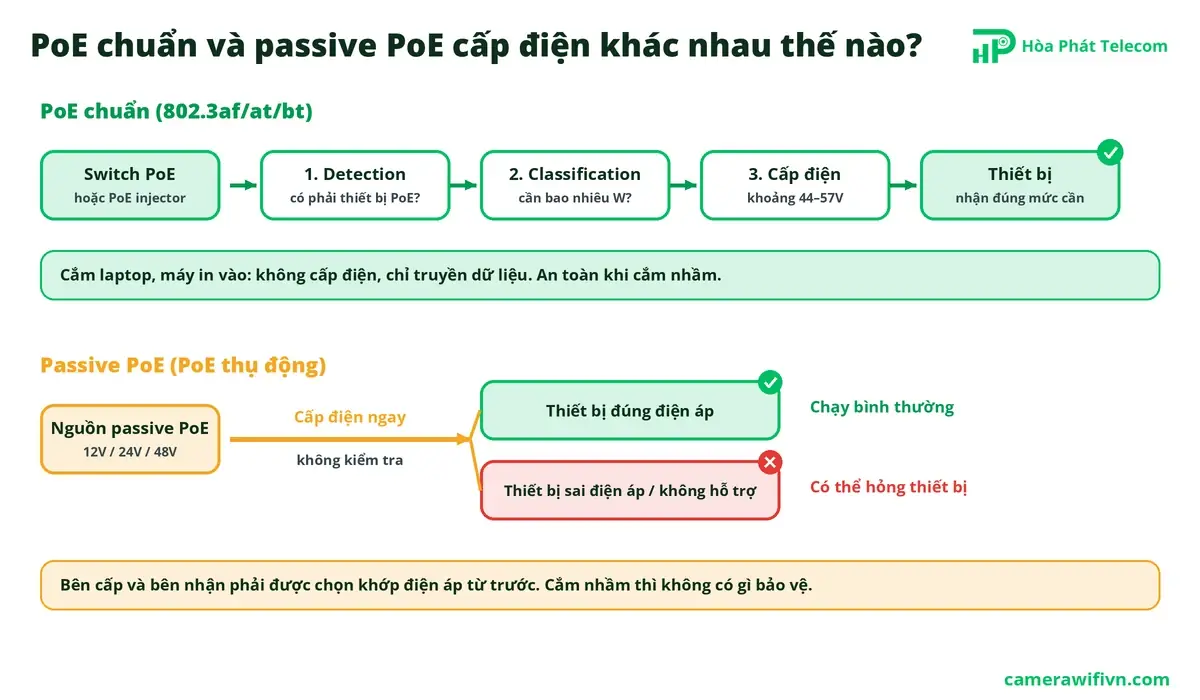

PoE chuẩn hoạt động thế nào?

Trước khi cấp điện, cổng PoE chuẩn làm một cuộc "bắt tay" ngắn với thiết bị:

1. Detection (kiểm tra): cổng thử bằng một điện áp rất thấp để xem đầu bên kia có phải thiết bị PoE hay không. Laptop, máy in hay TV cắm vào cổng PoE sẽ không nhận được điện.
2. Classification (phân loại): thiết bị báo mình thuộc nhóm công suất nào, để cổng biết cần cấp bao nhiêu.
3. Cấp điện: chỉ sau 2 bước trên, cổng mới cấp điện (khoảng 44–57V tùy chuẩn), và tự ngắt khi thiết bị rút ra.

Nhờ vậy, PoE chuẩn an toàn khi cắm nhầm: cắm laptop vào cổng PoE không sao, cắm camera 802.3af vào cổng PoE+ cũng không sao. Xem thêm các mức công suất trong bài PoE là gì? Các chuẩn 802.3af, 802.3at, 802.3bt.

Passive PoE là gì?

Passive PoE không có bước kiểm tra hay phân loại. Bộ nguồn đẩy sẵn một điện áp cố định lên dây mạng, bất kể đầu bên kia là gì. Vì không có cơ chế thỏa thuận, bên cấp và bên nhận phải được chọn khớp điện áp từ trước. Các mức hay gặp:

• 24V: dùng trên nhiều thiết bị phát sóng ngoài trời, cầu nối không dây đời cũ của một số hãng.
• 48V: dùng trong một số thiết bị viễn thông, bộ phát đời cũ.
• 12V: thường gặp ở bộ chia PoE dạng cặp (một đầu gộp, một đầu tách) dùng để "biến" camera cắm nguồn 12V thành camera chạy một dây.

Ưu điểm là rẻ và đơn giản. Nhược điểm là không có bảo vệ, cắm nhầm thiết bị hoặc nhầm điện áp thì rủi ro hoàn toàn thuộc về người lắp.

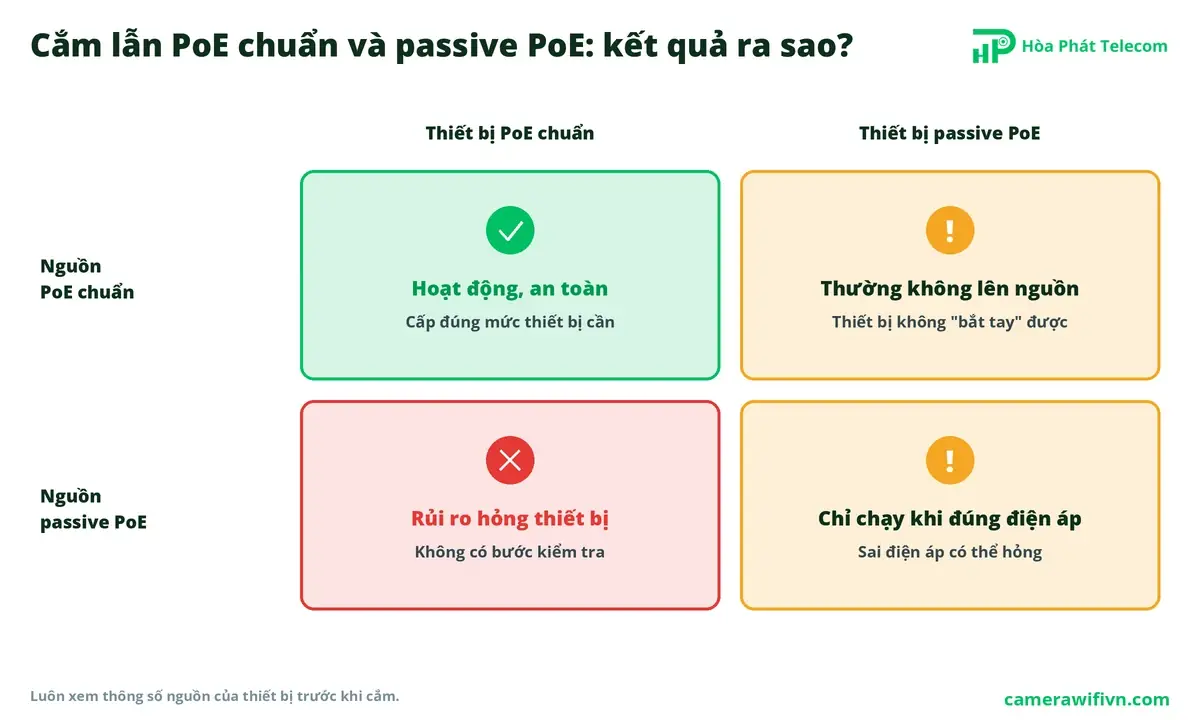

Cắm lẫn PoE chuẩn và passive PoE thì sao?

Cách nhận biết thiết bị dùng PoE chuẩn hay passive PoE

• Xem thông số "Nguồn" (Power): ghi "802.3af", "802.3at", "PoE+", "802.3bt" là PoE chuẩn. Ghi "Passive PoE 24V", "24V PoE" hay chỉ một điện áp cố định là passive PoE.
• Xem nhãn trên bộ nguồn: bộ nguồn PoE chuẩn thường ghi 48V hoặc 54V kèm chuẩn 802.3. Nguồn passive PoE chỉ ghi điện áp, ví dụ "24V 0.5A", không ghi chuẩn.
• Xem trang sản phẩm của hãng khi không chắc. Đừng đoán theo hình dáng, vì hai loại bộ nguồn trông gần như giống nhau.

Các thiết bị đang bán trên camerawifivn.com dùng PoE chuẩn: bộ phát WiFi UniFi, Ruijie; camera IP Hikvision như DS-2CD1021G2-LIU (802.3af); switch PoE Ruijie dòng ES như RG-ES209GC-P (802.3af/at); và các nguồn PoE UniFi 802.3af/at/bt.

Ứng dụng thực tế

Thay bộ phát WiFi hoặc camera đời cũ

Nhiều công trình cũ còn dùng nguồn passive PoE 24V đi kèm thiết bị cũ. Khi thay bằng bộ phát mới chạy PoE chuẩn, hãy thay luôn bộ nguồn và dán nhãn rõ trong tủ mạng. Để lại bộ nguồn 24V cũ rất dễ bị người sau cắm nhầm.

Camera cắm nguồn 12V muốn chạy một dây

Bộ chia passive PoE 12V dạng cặp là cách tạm thời cho đoạn dây ngắn. Đoạn dây dài sẽ sụt áp, camera dễ chập chờn ban đêm khi bật đèn hồng ngoại. Lắp mới thì nên chọn camera IP có PoE chuẩn và switch PoE, vừa ổn định vừa quản lý được từ xa.

Tủ mạng có cả hai loại

Dán nhãn từng cổng, từng bộ nguồn: "PoE chuẩn", "Passive 24V". Không để chung ổ điện, chung khay mà không có nhãn.

Sai lầm thường gặp

• Dùng bộ nguồn của thiết bị cũ cho thiết bị mới vì "cổng giống nhau".
• Nghĩ rằng passive PoE 48V là "giống PoE chuẩn" vì cùng khoảng điện áp. Passive PoE vẫn không có bước kiểm tra, cắm nhầm vẫn có thể hỏng thiết bị.
• Cắm laptop hoặc máy in vào dây đang có passive PoE khi thử mạng.
• Kéo passive PoE 12V đi xa: điện áp thấp nên sụt áp nhanh, thiết bị khởi động lại liên tục.

Câu hỏi thường gặp

1. Passive PoE khác PoE chuẩn ở điểm nào?
PoE chuẩn kiểm tra và phân loại thiết bị trước khi cấp điện, chỉ cấp đúng mức cần. Passive PoE cấp một điện áp cố định ngay khi cắm dây, không kiểm tra gì.

2. Cắm thiết bị PoE chuẩn vào nguồn passive PoE có sao không?
Có rủi ro. Nếu sai điện áp hoặc thiết bị không hỗ trợ, thiết bị có thể không chạy hoặc bị hỏng. Chỉ dùng nguồn passive PoE khi hãng ghi rõ thiết bị hỗ trợ đúng điện áp đó.

3. Cắm thiết bị passive PoE vào switch PoE chuẩn được không?
Thường là không lên nguồn, vì thiết bị không thực hiện bước "bắt tay" mà cổng PoE chuẩn yêu cầu. Thiết bị không hỏng, nhưng cũng không chạy.

4. Làm sao biết thiết bị dùng PoE loại nào?
Xem thông số nguồn của thiết bị: ghi 802.3af, 802.3at, PoE+ hay 802.3bt là PoE chuẩn; ghi "Passive PoE" kèm một điện áp như 24V là passive PoE.

5. Có nên dùng bộ chia passive PoE 12V cho camera?
Chỉ nên dùng tạm cho đoạn dây ngắn. Lắp mới thì chọn camera IP có PoE chuẩn và switch PoE để ổn định và quản lý được từ xa.

6. Laptop cắm vào cổng switch PoE có bị hỏng không?
Không, nếu là switch PoE chuẩn. Cổng sẽ kiểm tra, thấy laptop không phải thiết bị PoE nên không cấp điện, chỉ truyền dữ liệu như cổng mạng thường.
