PoE là gì? Các chuẩn 802.3af, 802.3at, 802.3bt và cách chọn đúng

PoE (Power over Ethernet) truyền cả dữ liệu và điện trên một dây mạng cho bộ phát WiFi, camera IP. Bài giải thích các chuẩn 802.3af, 802.3at, 802.3bt, công suất từng chuẩn, cách chọn switch PoE hoặc PoE injector và các lỗi hay gặp khi lắp.

PoE (Power over Ethernet) là công nghệ truyền cả dữ liệu và điện trên cùng một sợi dây mạng. Bộ phát WiFi, camera IP hay điện thoại IP chỉ cần một dây cắm về switch PoE là vừa có mạng vừa có điện, không cần ổ cắm hay adapter tại chỗ lắp. Các chuẩn PoE phổ biến là 802.3af, 802.3at và 802.3bt, khác nhau ở công suất cấp được.

Giải thích nhanh các thuật ngữ trong bài:

• PSE (bên cấp nguồn): thiết bị đẩy điện vào dây mạng, thường là switch PoE hoặc PoE injector.
• PD (bên nhận nguồn): thiết bị lấy điện từ dây mạng, như bộ phát WiFi, camera IP, điện thoại IP.
• PoE injector (nguồn PoE rời): cục nguồn nhỏ có 2 cổng mạng, dùng khi switch không có PoE.
• W (oát): đơn vị công suất. Thiết bị ghi "tối đa 13W" nghĩa là lúc hoạt động mạnh nhất nó cần tới 13W.

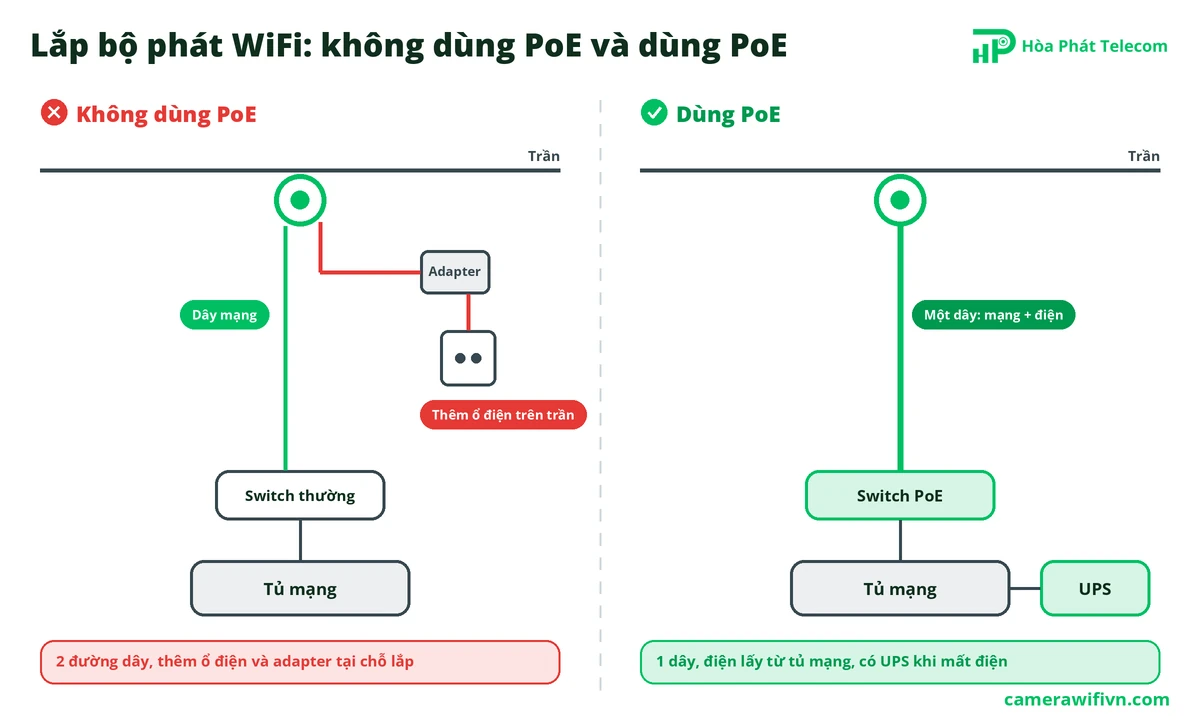

PoE giúp gì khi lắp mạng, lắp camera?

• Không cần ổ điện ở trần hay ngoài trời: bộ phát WiFi ốp trần, camera gắn tường chỉ cần một dây mạng. Thi công gọn hơn, an toàn hơn so với kéo thêm đường điện.
• Quản lý điện tập trung: mọi thiết bị lấy điện từ switch đặt trong tủ mạng. Chỉ cần một UPS (bộ lưu điện) cho tủ là cả hệ camera và WiFi vẫn chạy khi cúp điện.
• Khởi động lại từ xa: camera hay bộ phát bị treo có thể tắt nguồn rồi bật lại ngay trên ứng dụng quản lý switch, không cần leo thang.
• Khoảng cách: giống mạng thường, mỗi đoạn dây từ switch tới thiết bị tối đa 100 m.

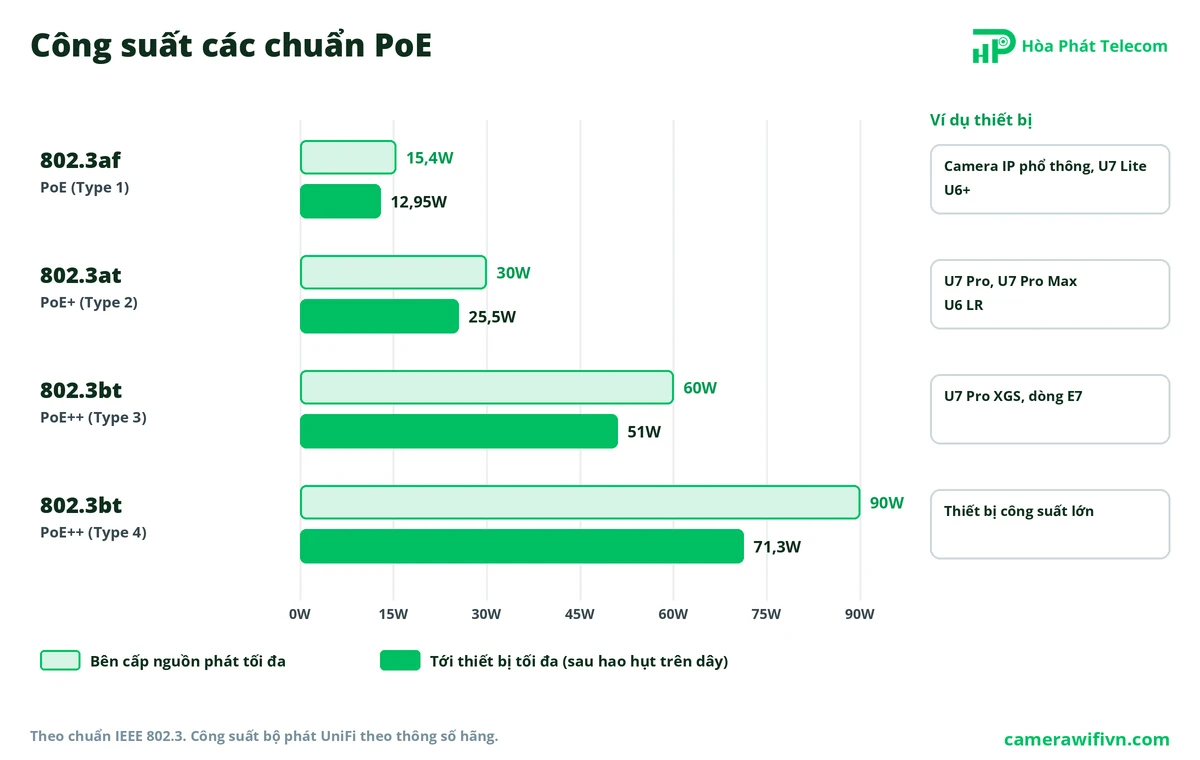

Các chuẩn PoE: 802.3af, 802.3at, 802.3bt

PoE "chuẩn" là PoE theo bộ tiêu chuẩn IEEE 802.3. Mỗi chuẩn quy định công suất tối đa bên cấp nguồn được phát ra, và công suất còn lại tới thiết bị sau khi trừ hao hụt trên dây.

Công suất ví dụ của bộ phát UniFi lấy theo thông số hãng ghi trên trang sản phẩm. Mỗi thiết bị cần chuẩn nào, hãy xem mục "Nguồn" hoặc "Power" trong thông số của chính thiết bị đó.

Chuẩn cao có dùng được cho thiết bị chuẩn thấp không?

Được. Các chuẩn PoE tương thích ngược: cổng PoE+ (802.3at) cấp được cho camera 802.3af. Trước khi cấp điện, cổng PoE chuẩn "hỏi" thiết bị cần bao nhiêu và chỉ cấp đúng mức đó, nên không có chuyện "cấp thừa làm cháy".

Chiều ngược lại thì không ổn. Bộ phát cần PoE+ mà cắm vào cổng chỉ có 802.3af thường sẽ không khởi động, hoặc khởi động nhưng bị giới hạn tính năng, ví dụ tắt bớt anten hay giảm tốc độ.

Cần dây mạng loại nào?

Với công suất cao, chuẩn yêu cầu dây Cat5 trở lên. Khi lắp mới, nên dùng cáp Cat6 lõi đồng nguyên chất. Dây lõi nhôm mạ đồng (CCA) giá rẻ có điện trở cao hơn, dễ nóng, sụt áp và làm thiết bị khởi động lại khi đầy tải, nhất là với PoE+ và PoE++.

Cấp PoE bằng gì?

• Switch PoE: phù hợp khi có từ 3–4 thiết bị PoE trở lên. Ví dụ Ruijie RG-ES210GS-P có 8 cổng PoE/PoE+ chuẩn 802.3af/at, tổng 120W, tối đa 30W mỗi cổng.
• Gateway hoặc switch có sẵn cổng PoE: một số gateway như UniFi Dream Machine SE có cổng PoE tích hợp, đủ cho vài bộ phát.
• PoE injector: phù hợp khi chỉ thêm 1–2 thiết bị mà switch không có PoE. Chọn đúng chuẩn: nguồn UniFi PoE 15W (802.3af) cho U7 Lite, U6+; nguồn PoE+ 2.5G 30W cho U7 Pro, U7 Pro Max; nguồn 10G PoE++ 60W cho U7 Pro XGS.

Khi chọn switch, ngoài chuẩn PoE còn phải xem PoE budget (tổng công suất PoE của switch, xem cách tính PoE budget). Một switch 24 cổng có thể chỉ cấp được tổng vài chục oát, không đủ cho nhiều bộ phát WiFi 7 cùng lúc.

Ứng dụng thực tế

Nhà phố, căn hộ

Mỗi tầng một bộ phát WiFi ốp trần, đi một dây mạng về tủ. Nếu chỉ có 2–3 bộ phát, dùng PoE injector đặt trong tủ là gọn và tiết kiệm. Nhà có thêm camera thì nên dùng switch PoE.

Quán cafe, văn phòng, khách sạn

Dùng switch PoE cho bộ phát WiFi và một switch PoE riêng cho camera. Tủ mạng có UPS để cả hệ thống vẫn chạy khi mất điện. Xem cách bố trí trong bài chọn WiFi cho quán cafe đông khách.

Camera ngoài trời, cổng rào

Camera IP PoE chỉ cần một dây mạng chạy trong ống. Không phải kéo thêm dây điện ra ngoài trời, giảm rủi ro chập điện khi mưa. Camera xa hơn 100 m có thể dùng switch có chế độ Extend (truyền xa), ví dụ Ruijie RG-ES126FGS-P. Đổi lại, tốc độ cổng giảm xuống 10 Mbps.

Sai lầm thường gặp

• Chỉ nhìn số cổng PoE, quên PoE budget: switch nhiều cổng nhưng PoE budget thấp, cắm đủ thiết bị thì vài cổng không lên nguồn.
• Dùng nguồn 802.3af cho bộ phát cần PoE+: bộ phát chập chờn, tự khởi động lại hoặc chạy giảm tính năng.
• Nhầm PoE chuẩn với passive PoE: nguồn passive PoE 24V/48V cấp điện ngay không kiểm tra, cắm nhầm có thể làm hỏng thiết bị.
• Dùng dây lõi nhôm (CCA) hoặc dây kém chất lượng: sụt áp, nóng dây, thiết bị không ổn định ở đoạn dây dài.
• Tủ mạng không có UPS: cúp điện là mất cả camera lẫn WiFi, dù đã dùng PoE.

Câu hỏi thường gặp

1. PoE là gì?
PoE (Power over Ethernet) là công nghệ truyền cả dữ liệu và điện trên một sợi dây mạng. Bộ phát WiFi, camera IP chỉ cần một dây cắm về switch PoE hoặc nguồn PoE là hoạt động, không cần ổ điện tại chỗ lắp.

2. 802.3af, 802.3at và 802.3bt khác nhau thế nào?
Khác nhau ở công suất. 802.3af (PoE) cấp tối đa 15,4W, 802.3at (PoE+) 30W, 802.3bt (PoE++) 60W với Type 3 và 90W với Type 4. Công suất tới thiết bị thấp hơn một chút do hao hụt trên dây.

3. Cắm camera 802.3af vào cổng PoE+ có bị hỏng không?
Không. PoE chuẩn tương thích ngược và chỉ cấp đúng mức thiết bị yêu cầu sau khi kiểm tra. Cổng PoE+ cấp bình thường cho thiết bị 802.3af.

4. Dây mạng PoE dài tối đa bao nhiêu mét?
Giống mạng thường, mỗi đoạn tối đa 100 m từ switch tới thiết bị. Một số switch có chế độ Extend tới khoảng 200 m nhưng tốc độ cổng giảm xuống 10 Mbps, chỉ phù hợp camera.

5. Nên dùng switch PoE hay PoE injector?
Có 1–2 thiết bị thì PoE injector gọn và rẻ. Từ 3–4 thiết bị trở lên, nhất là có cả camera, nên dùng switch PoE để quản lý tập trung và chỉ cần một UPS cho tủ mạng.

6. Dùng dây mạng loại nào cho PoE?
Nên dùng cáp Cat6 lõi đồng nguyên chất. Dây lõi nhôm mạ đồng giá rẻ dễ nóng và sụt áp, làm thiết bị khởi động lại khi đầy tải.

Lời khuyên từ chuyên gia & Hỗ trợ dự án

Khi chọn thiết bị PoE, hãy làm theo thứ tự: xem từng thiết bị cần chuẩn nào và tối đa bao nhiêu oát, cộng tổng, rồi mới chọn switch hoặc nguồn đủ chuẩn và đủ công suất. Đi dây Cat6 lõi đồng và có UPS cho tủ mạng. Xem thêm các dòng switch PoE và nguồn PoE UniFi, hoặc đọc thêm Mesh và Roaming là gì trong Từ Điển Kỹ Thuật.
